U型玻璃安装

U玻幕墙拐角设计指南

2021-07-21


幕墙设计中,常常能看到一类设计是利用U型玻璃将建筑本体包装成一个发光盒子的效果,充满艺术感。









在此类设计中,U玻幕墙的拐角往往是需要特别处理的地方。本文详细介绍U玻直角拐角的几种主流处理方法。


U玻单面安装



单面安装时,直角拐角较为容易处理,有以下4种方法:

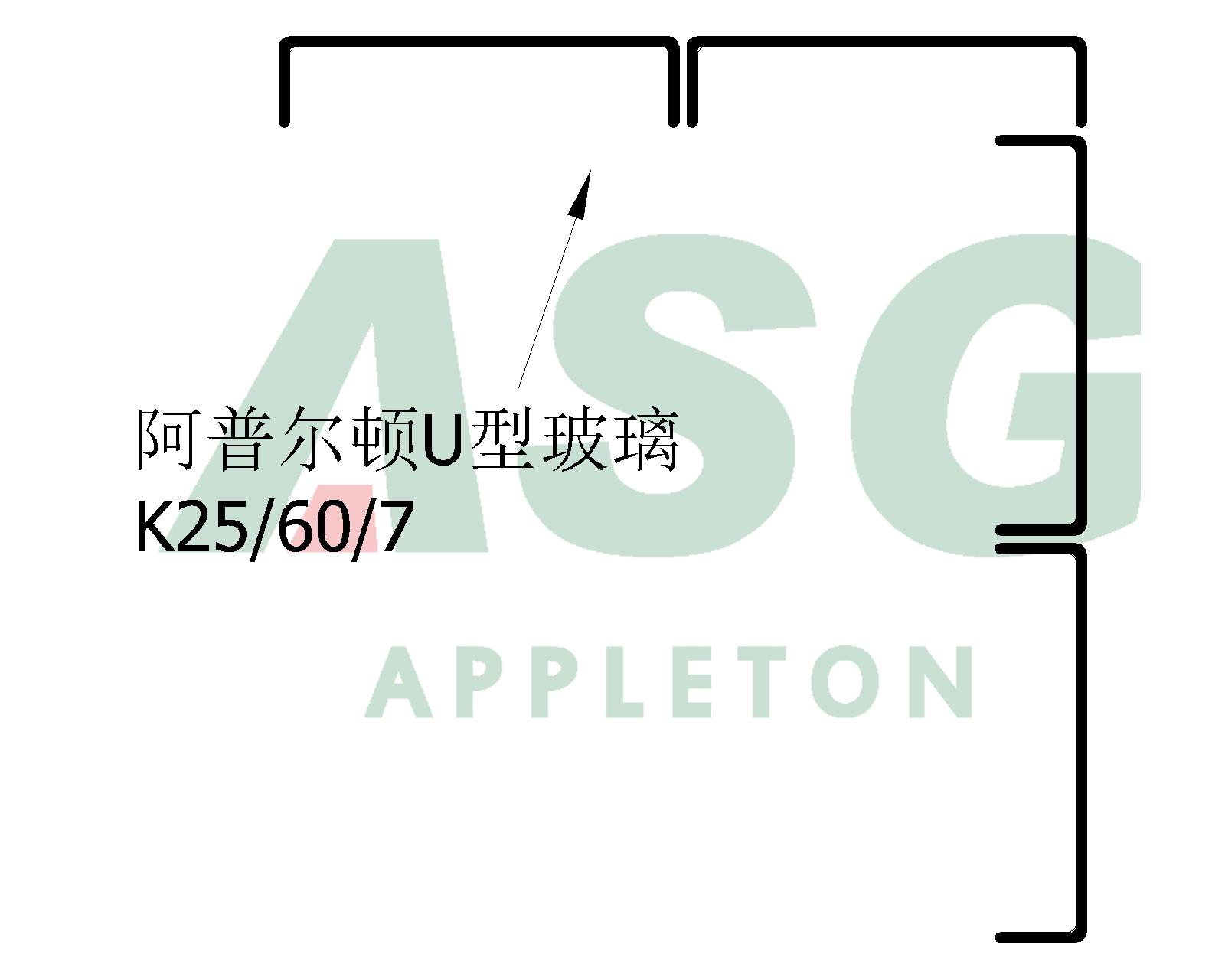

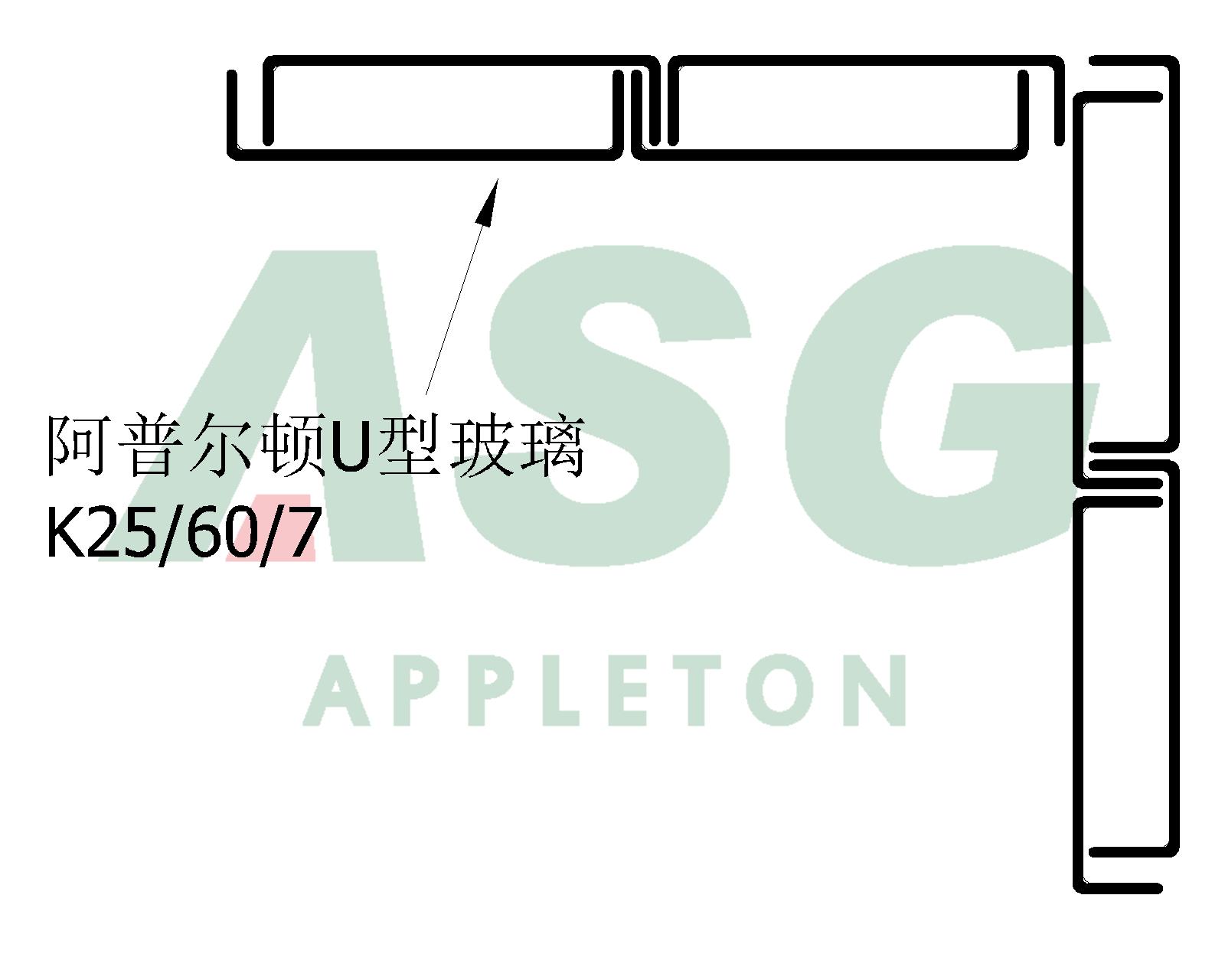

1.



优点:较为理想的安装方式,拐角处U型玻璃保持完整。



缺点:因为幕墙整体的尺寸几乎不可能正好是U玻尺寸的整数倍,所以往往需要调缝或者在另一边收边处裁切U玻法兰。

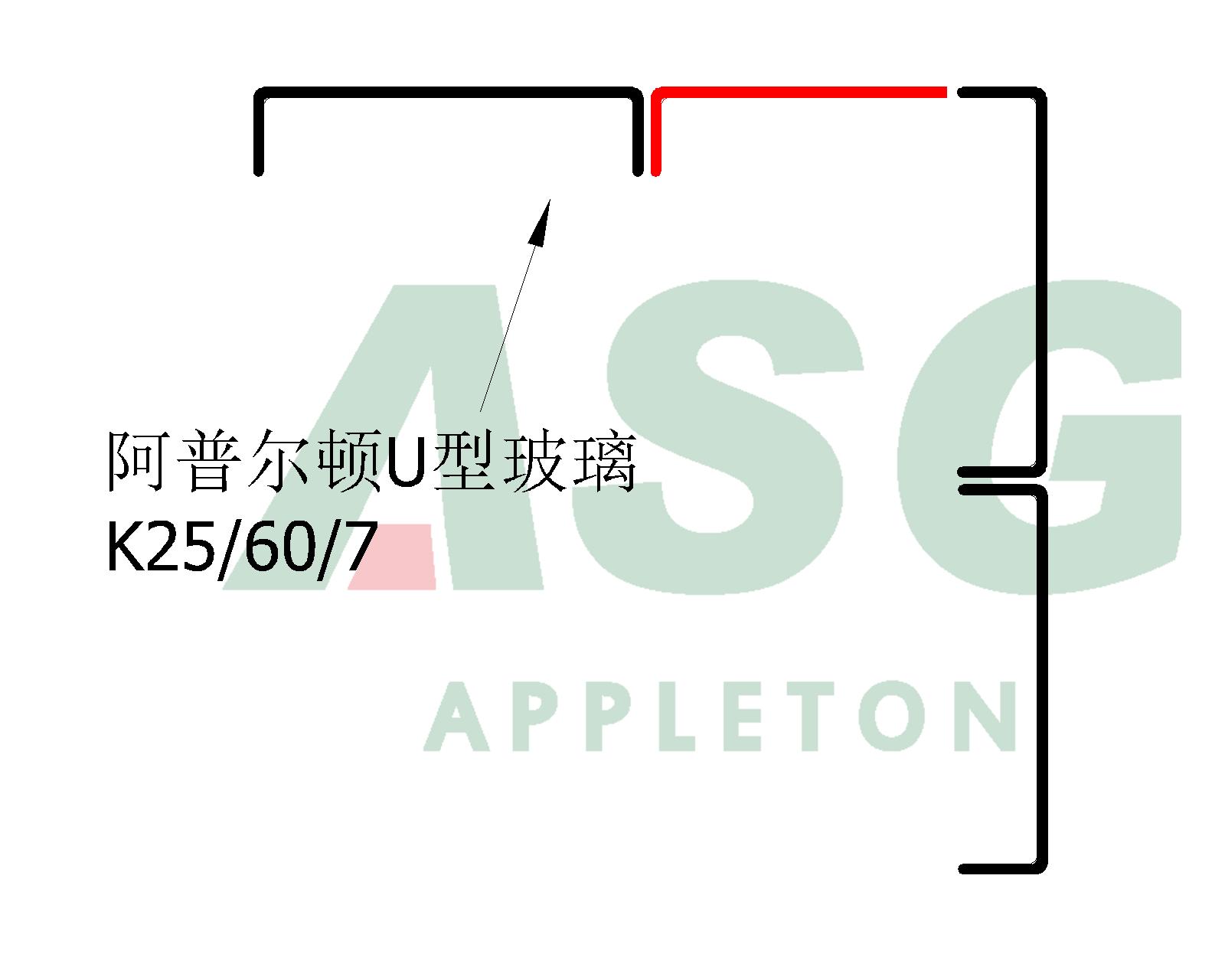

2.

优点:容易安装,可以现场裁切法兰。



缺点:破坏了拐角处U玻的整体感。





3.

优点:与方案2相同,容易安装,并且拐角处更为牢固。



缺点:破坏了拐角处U型玻璃的整体感。

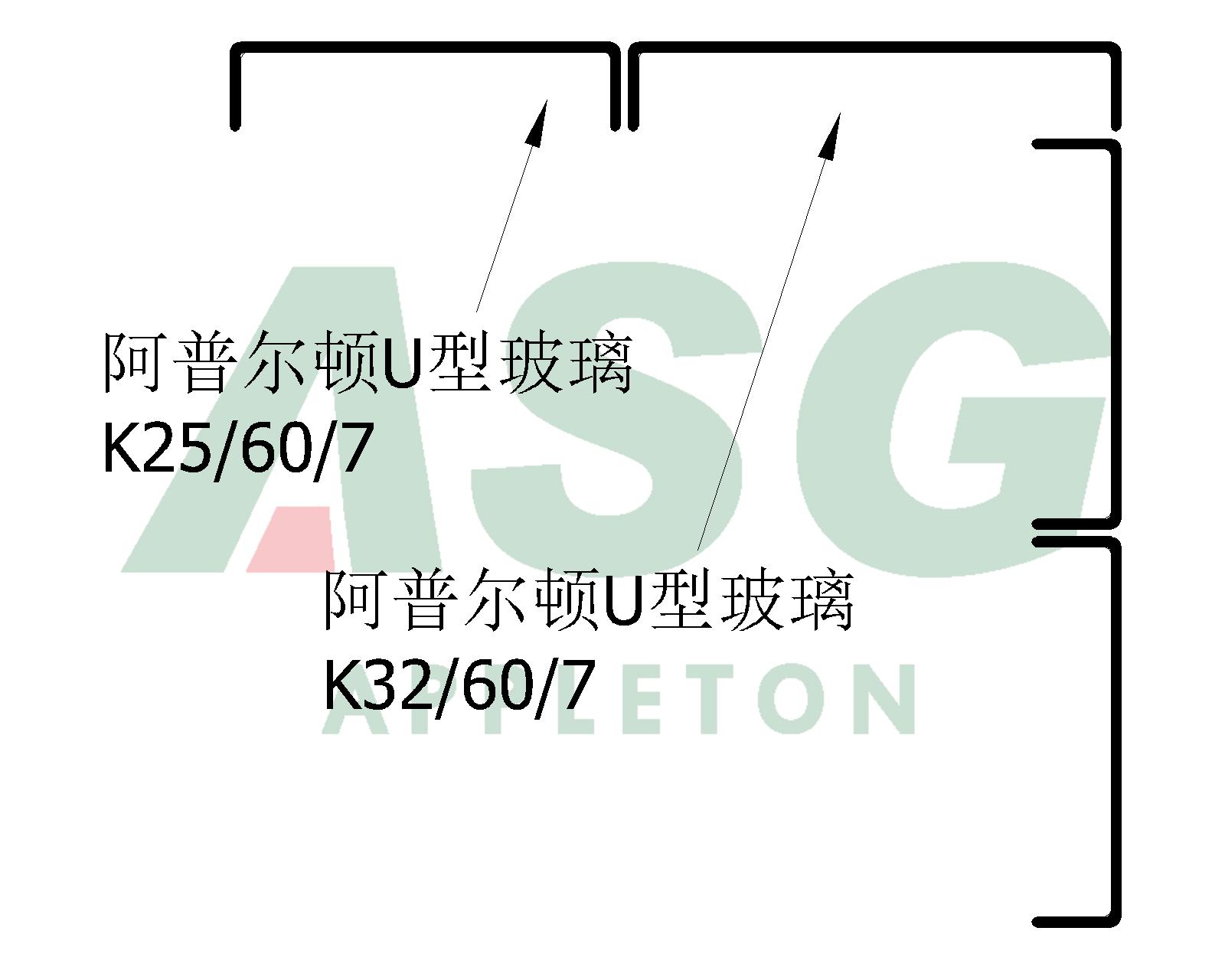

4.

优点:用其他尺寸的U玻来填补原有尺寸U玻所不满足的长度。



缺点:U型玻璃尺寸较为固定,所有可选尺寸参考U型玻璃规格。实际应用中还应当考虑到不同尺寸的U玻是否有相同的花纹。


U玻双面安装



双面安装时,直角拐角相对复杂一些,主要有以下5种方法:

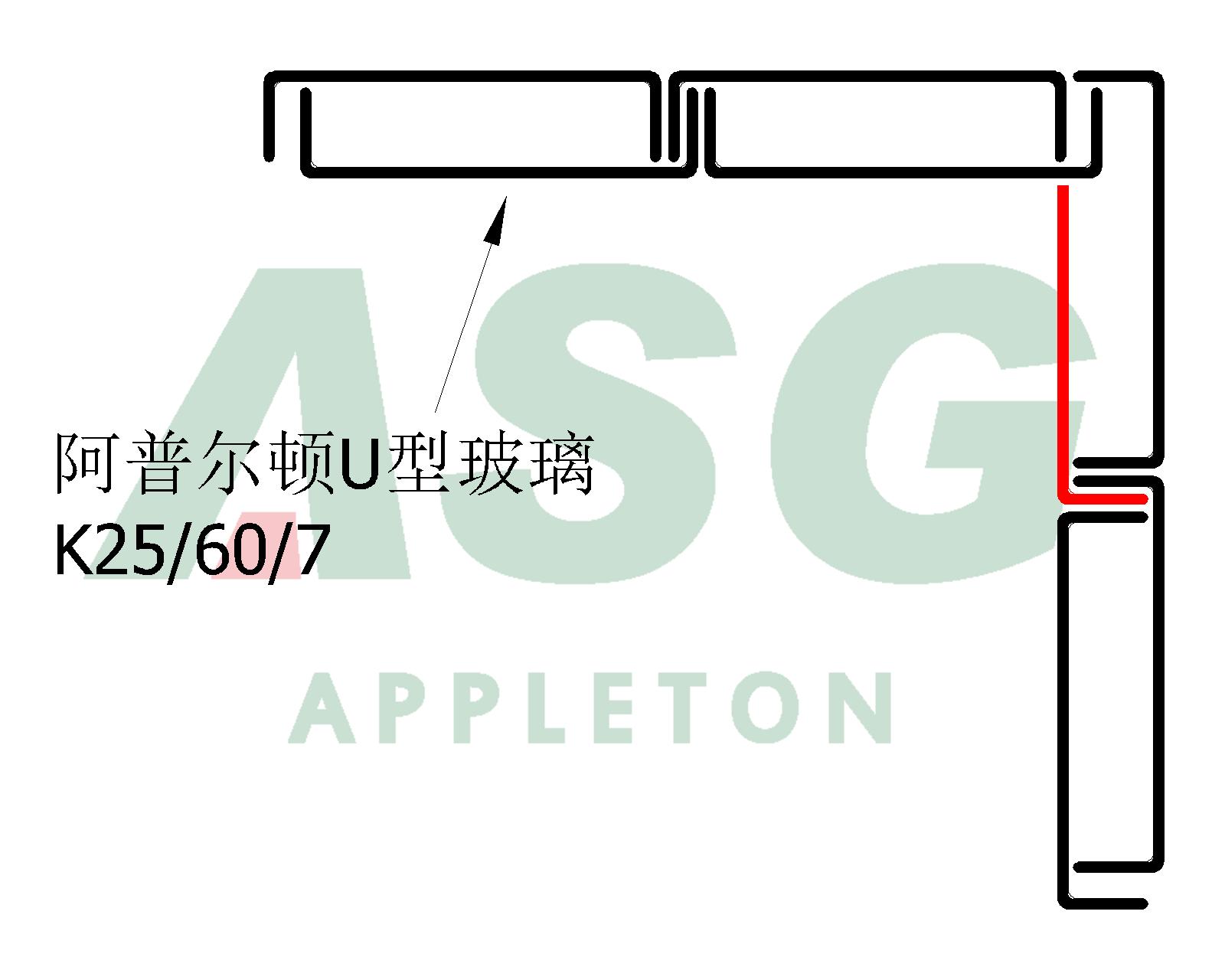

1.

优点:较为理想的安装方式,幕墙外侧U型玻璃保持完整,内侧只需要裁切一块U玻法兰。



缺点:同样要考虑到幕墙整体尺寸几乎不可能是U玻尺寸的整数倍,因此需要调缝或者在别处裁切U玻法兰调整尺寸。

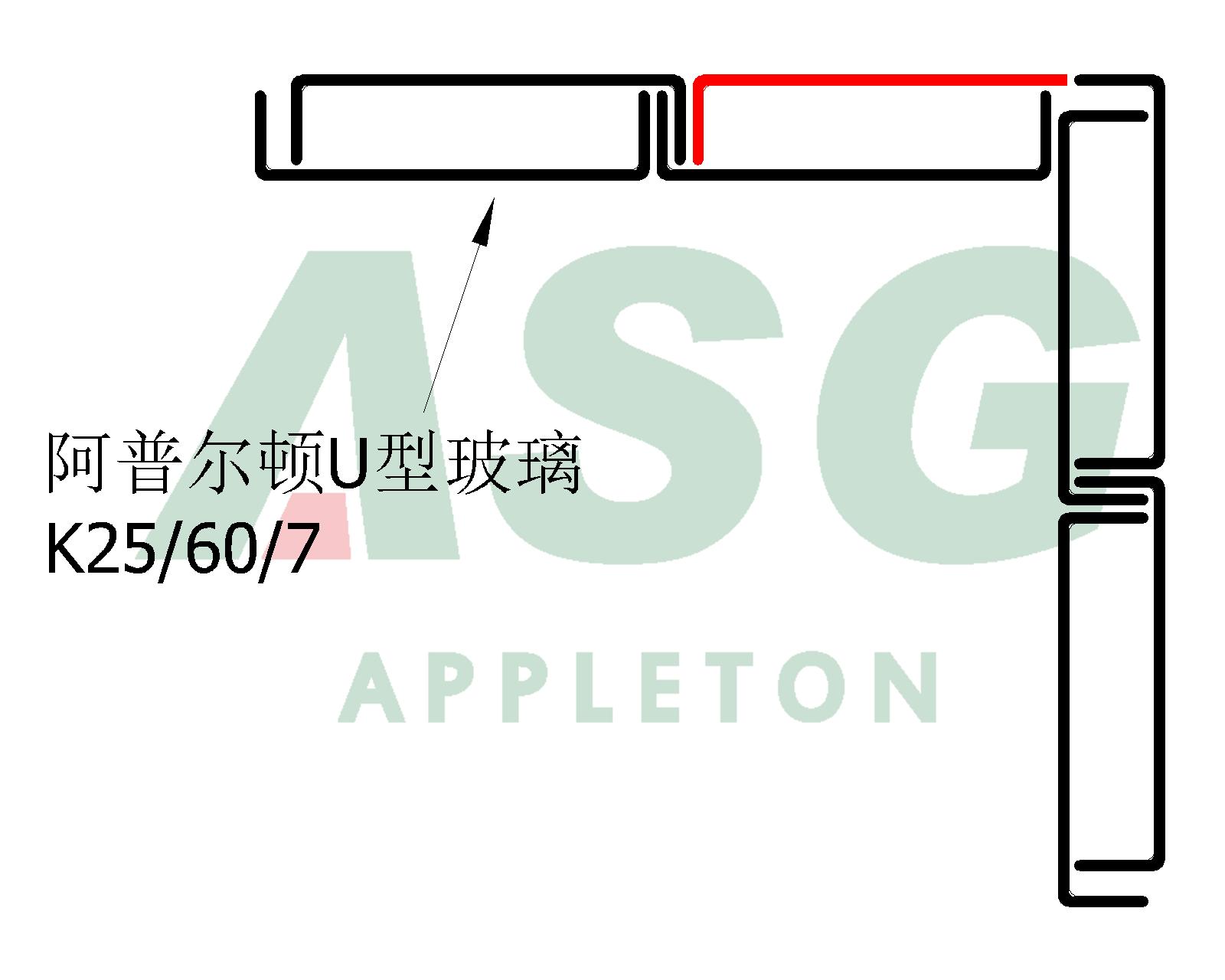

2.

优点:只需要裁切一片U玻法兰。



缺点:幕墙外侧拐角处U玻不完整。另外与方案1类似,要考虑幕墙整体尺寸。



3.



优点:所有拐角处U玻完整,无需裁切。



缺点:拐角处缝隙较大,建议现场裁切玻璃填补。

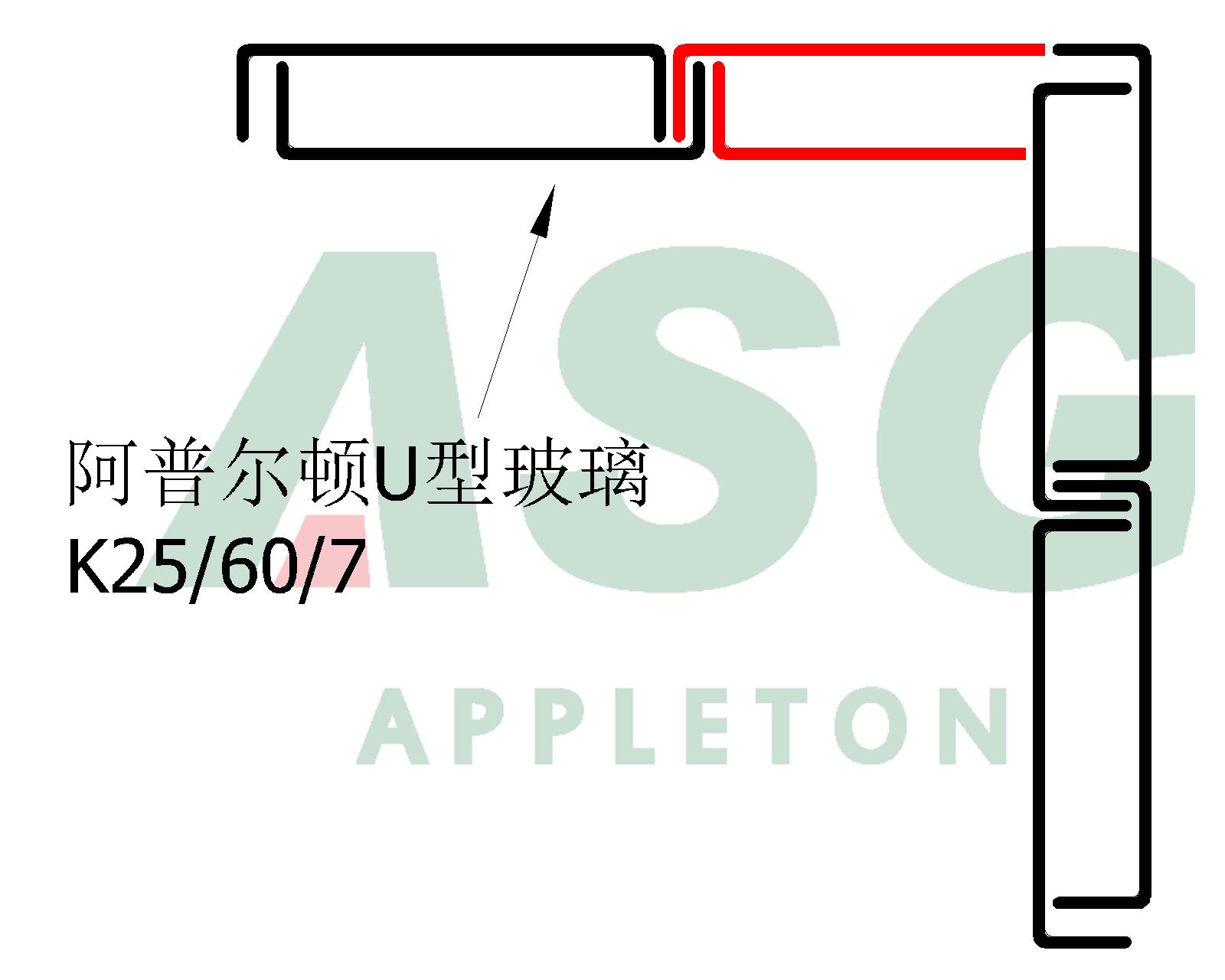

4.

优点:容易安装,可以现场裁切U玻保证尺寸精准。



缺点:需要裁切两片U玻,拐角处内外侧U型玻璃都不完整。

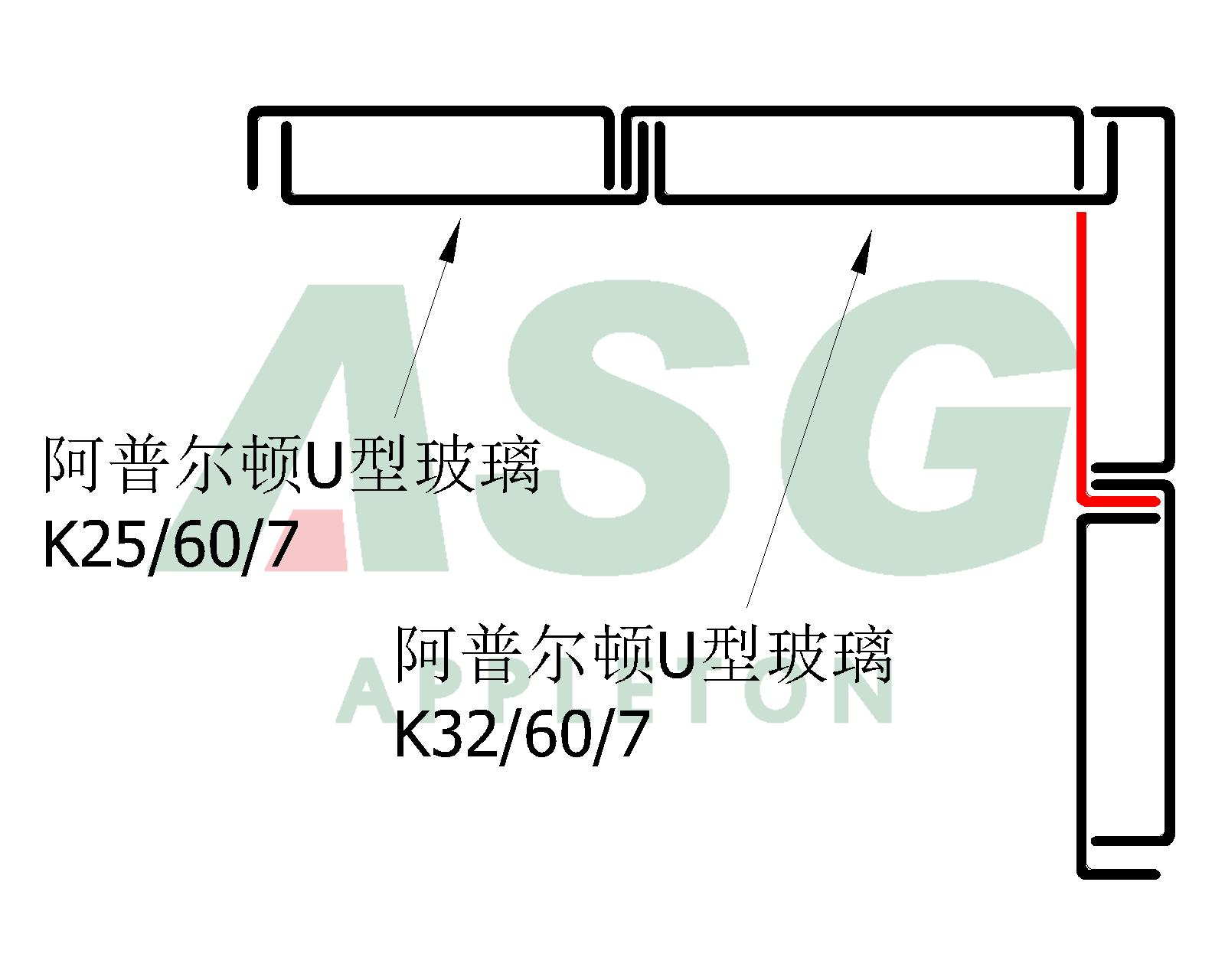

5.

优点:用其他尺寸的U玻来填补原有尺寸U玻所不满足的长度。



缺点:U玻尺寸较为固定,所有可选尺寸参考U型玻璃规格。实际应用中还应当考虑到不同尺寸的U玻是否有相同花纹。

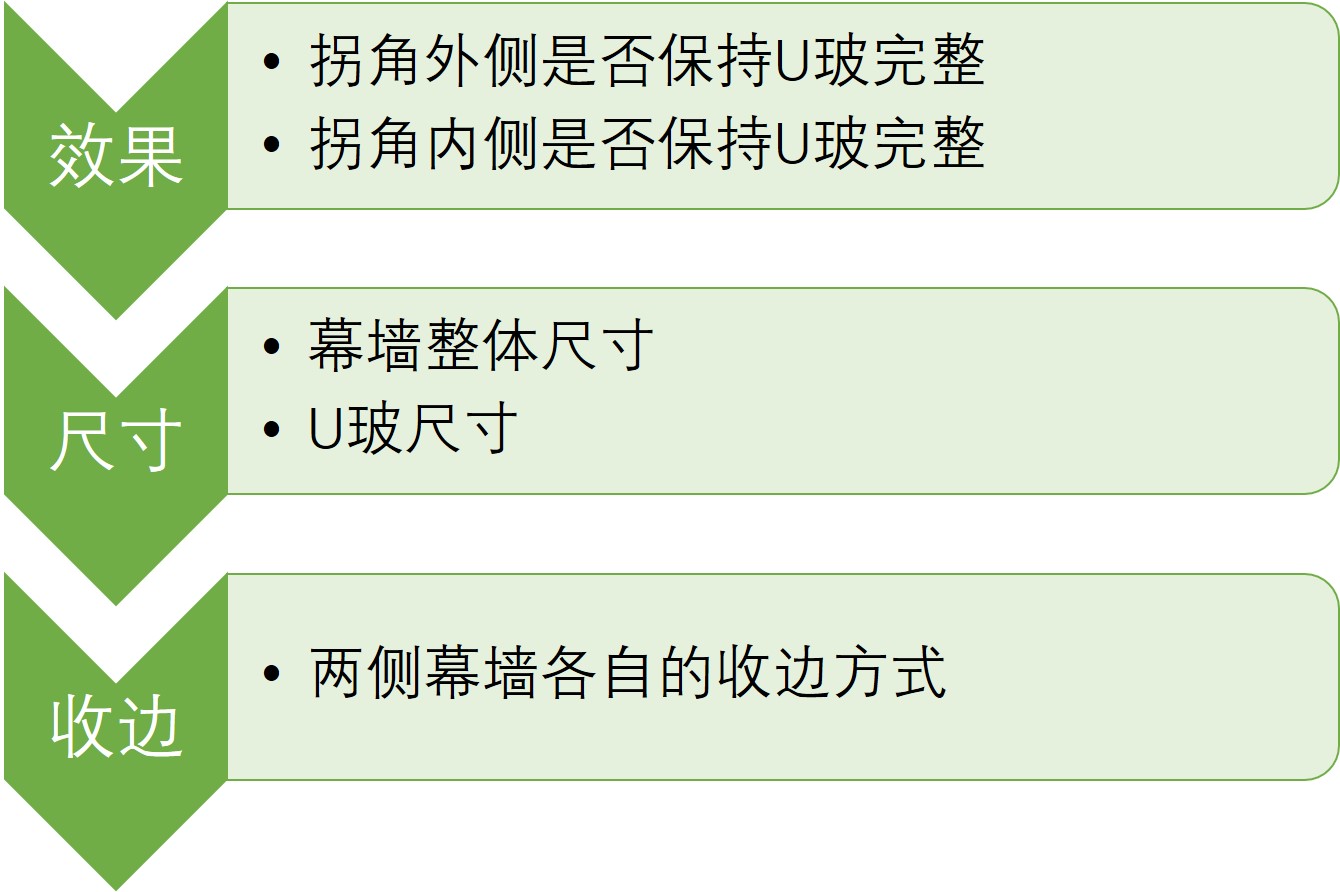

总结



设计直角拐角时,应当从以下这三方面考量出发:
