高禾医院荣获2024年iF设计奖

2024-11-19

2024年,位于台湾高雄的高禾医院荣获了全球知名的iF设计奖。这一奖项由德国工业设计协会创立,自1953年开始颁发,是全球设计领域的顶级荣誉之一,涵盖产品、建筑、设计等多个领域,代表了设计创新和卓越的高度。高禾医院凭借其独特的建筑设计和环保理念成功脱颖而出。





负责该项目的设计公司是德国知名建筑事务所Schneider+Schumacher(S+S),与台湾的谭俊彦建筑师事务所合作完成。

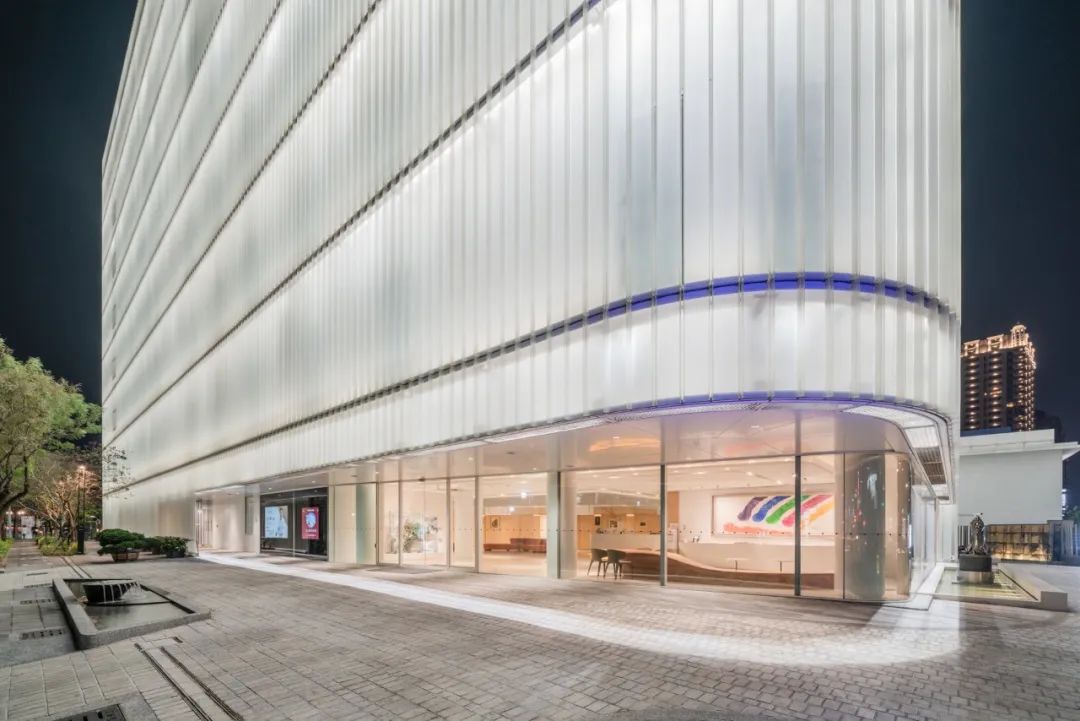

建筑外观:灯笼意象

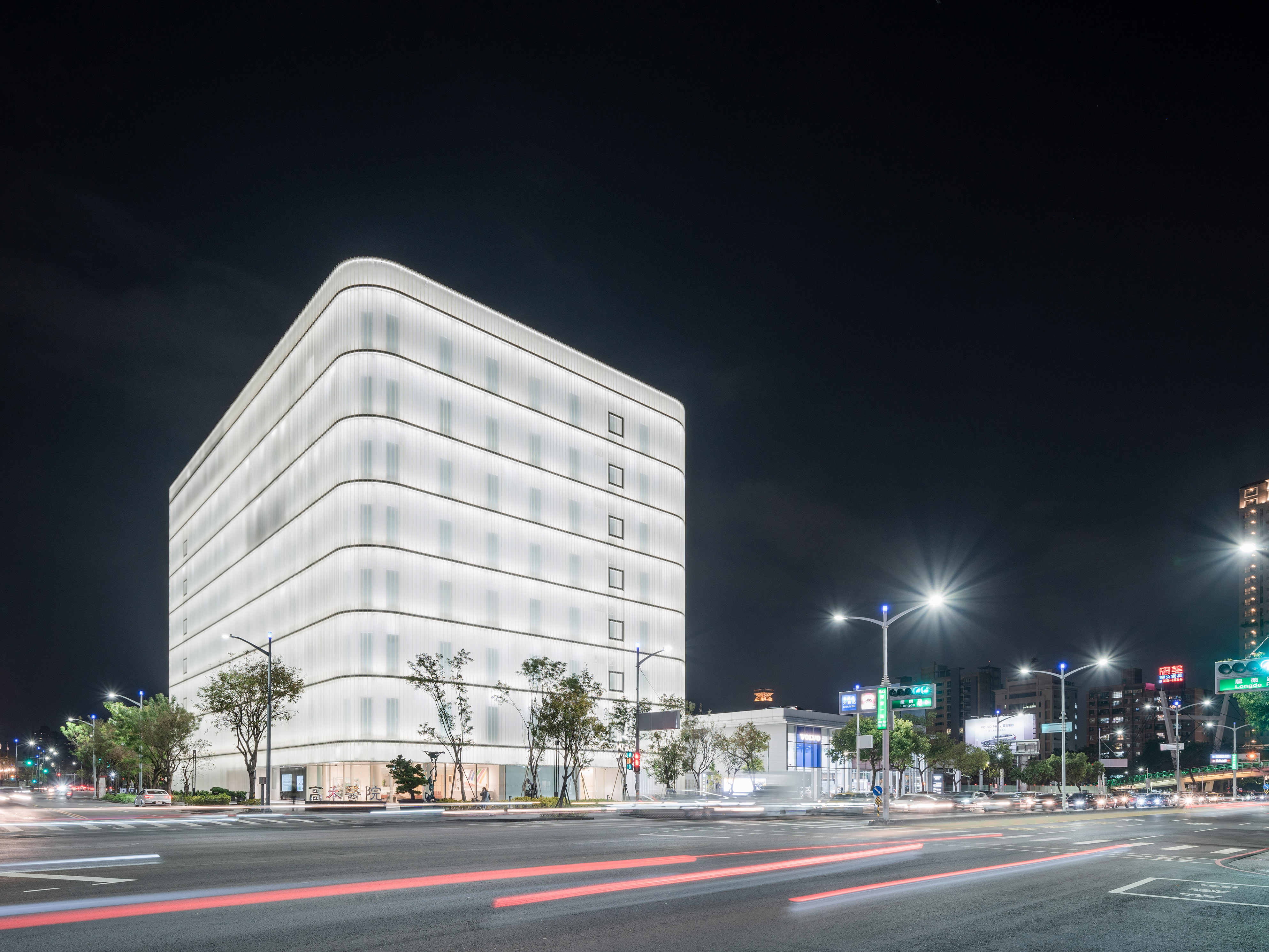

从建筑设计的角度来看,高禾医院无疑是功能性与美学的完美结合。坐落于高雄市中心,这座医院的整体建筑呈现出优雅流畅的白色曲线外观,灵感源自传统的灯笼。




建筑的设计通过圆润柔和的转角与U型玻璃的弧形安装工艺相得益彰,赋予建筑自然的曲线美感。




这种设计不仅在白天显得轻盈典雅,到了夜晚,通过灯光的巧妙运用,建筑仿佛灯笼般散发出朦胧而温暖的光辉。外墙的玻璃幕墙结构与中庭花园的布局相呼应,打造了一个兼具实用性与视觉享受的医疗空间。

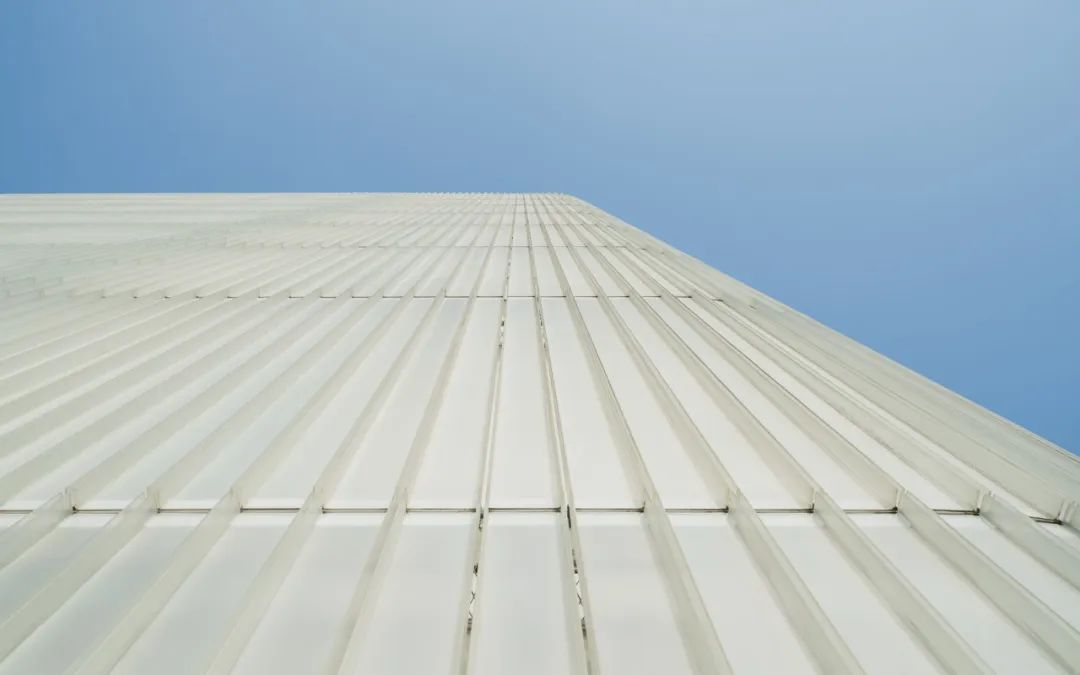

创新外幕墙结构:高禾医院的U型玻璃

整个外幕墙由5,091片U型玻璃构成,采用的是K25/90/8型号的玻璃,其横截面尺寸为262x90x8mm,玻璃长度大部分为4,170mm。高禾医院的外幕墙系统采用了创新的U型玻璃设计,这种设计不仅赋予建筑独特的外观,还在结构上增强了抗震性能和稳定性。这得益于结构硅胶粘结技术的应用,确保玻璃幕墙既美观又具有强大的结构性能。通过性能测试,8毫米厚的钢化单层U型玻璃在4.1米的跨度下成功通过了5.250 kPa的风压测试,相当于设计风压的150%。

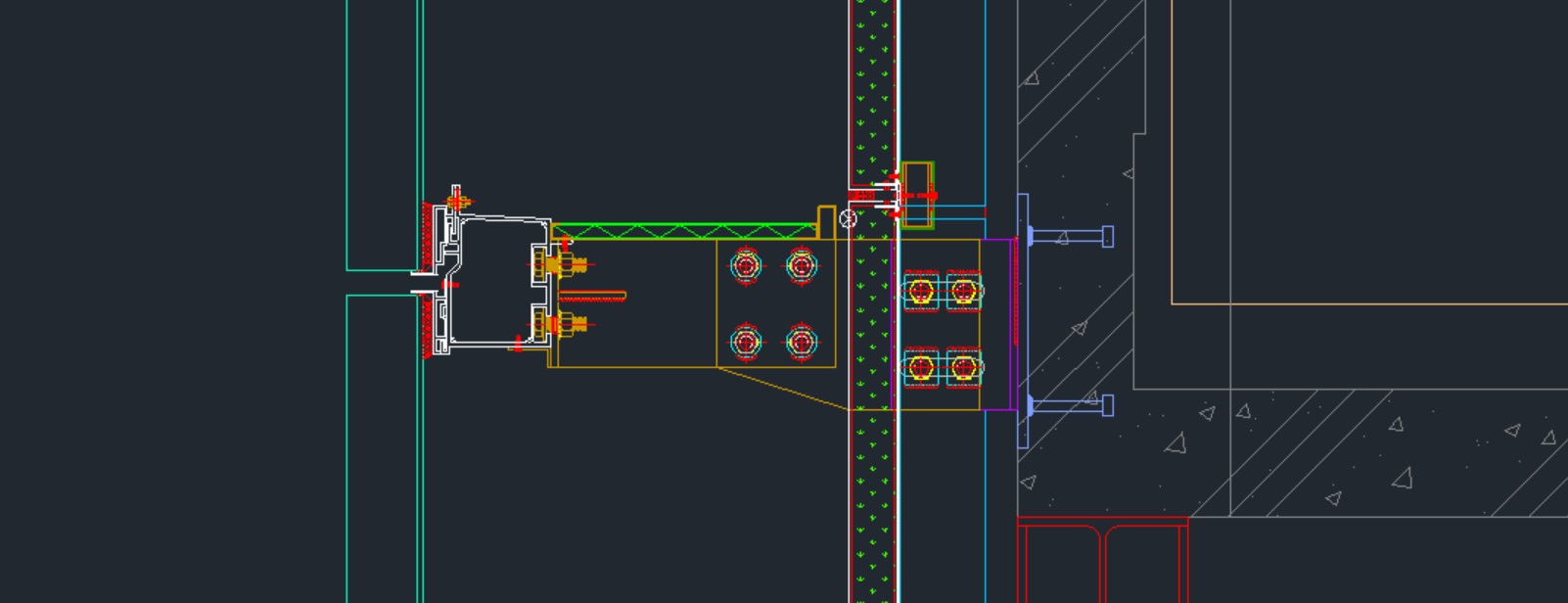

本次项目中使用了一种非常规的U玻安装方式:首先,U玻的法兰朝向外侧,而不是传统的内侧,这种设计使得外立面更加具有线条感和立体感。其次,玻璃通过结构胶固定,而不是传统的机械固定方式,这使得外观更加简洁大方。





然而,这种安装方式对U型玻璃提出了更高的挑战:

  1. 耐久性:由于彩釉面朝向外侧,玻璃需要具备更高的抗老化和耐候性。


  2. 尺寸公差严格:U玻法兰稍有变形或侧弯,都会在多层的外幕墙中显得更加突出,影响美观。


  3. 玻璃强度:作为钢化玻璃,表面应力必须足够强大,以确保其牢固度,尤其在面对极端天气条件下的风压和震动。



阿普尔顿的卓越贡献:六个月测试,完美交付

高禾医院外幕墙使用的所有U型玻璃均由江苏太仓的阿普尔顿公司生产。阿普尔顿从2019年开始全力支持该项目,为期六个月的全程协作配合调整工艺,还进行了一系列的性能测试,以确保玻璃符合医院建筑的特殊需求。

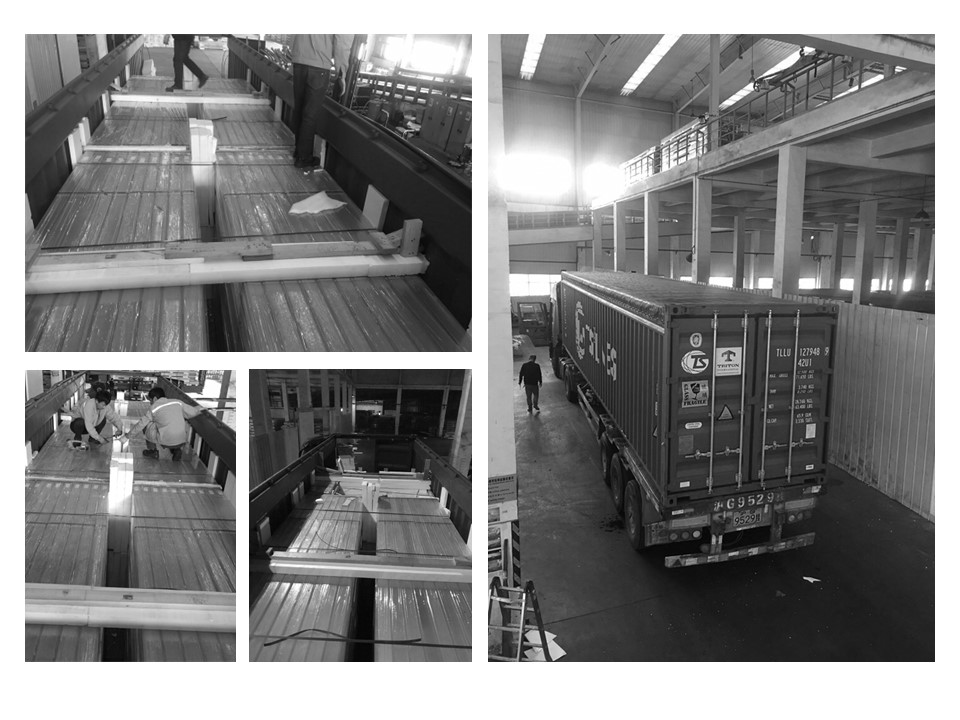

在此期间,阿普尔顿为结构工程师提供了多项关键数据,用于精确计算和验证玻璃在结构设计中的应用。这些性能测试包括耐候性、抗风压以及抗震能力的测试,确保U型玻璃能够应对高雄地区的强风及地震等极端条件。通过这些严格的测试,阿普尔顿最终交付的玻璃具备了卓越的耐久性,同时在白度和通透度之间也达到了完美的平衡。在2020年初,这5000多片U型玻璃,装入了10个集装箱中,分为4个批次,从上海港运往高雄港。




最终,阿普尔顿不仅成功完成了项目的完美交付,还凭借这一项目在建筑材料市场中赢得了高度认可,展示了其在高端建筑玻璃领域的强大实力和创新能力。
