阿普尔顿U型玻璃水平安装节点图（PDF版）

阿普尔顿U型玻璃水平安装节点图（CAD版）

U型玻璃水平安装（horizontal installation）不太常见，也属于阿普尔顿U型玻璃的标准安装方式。

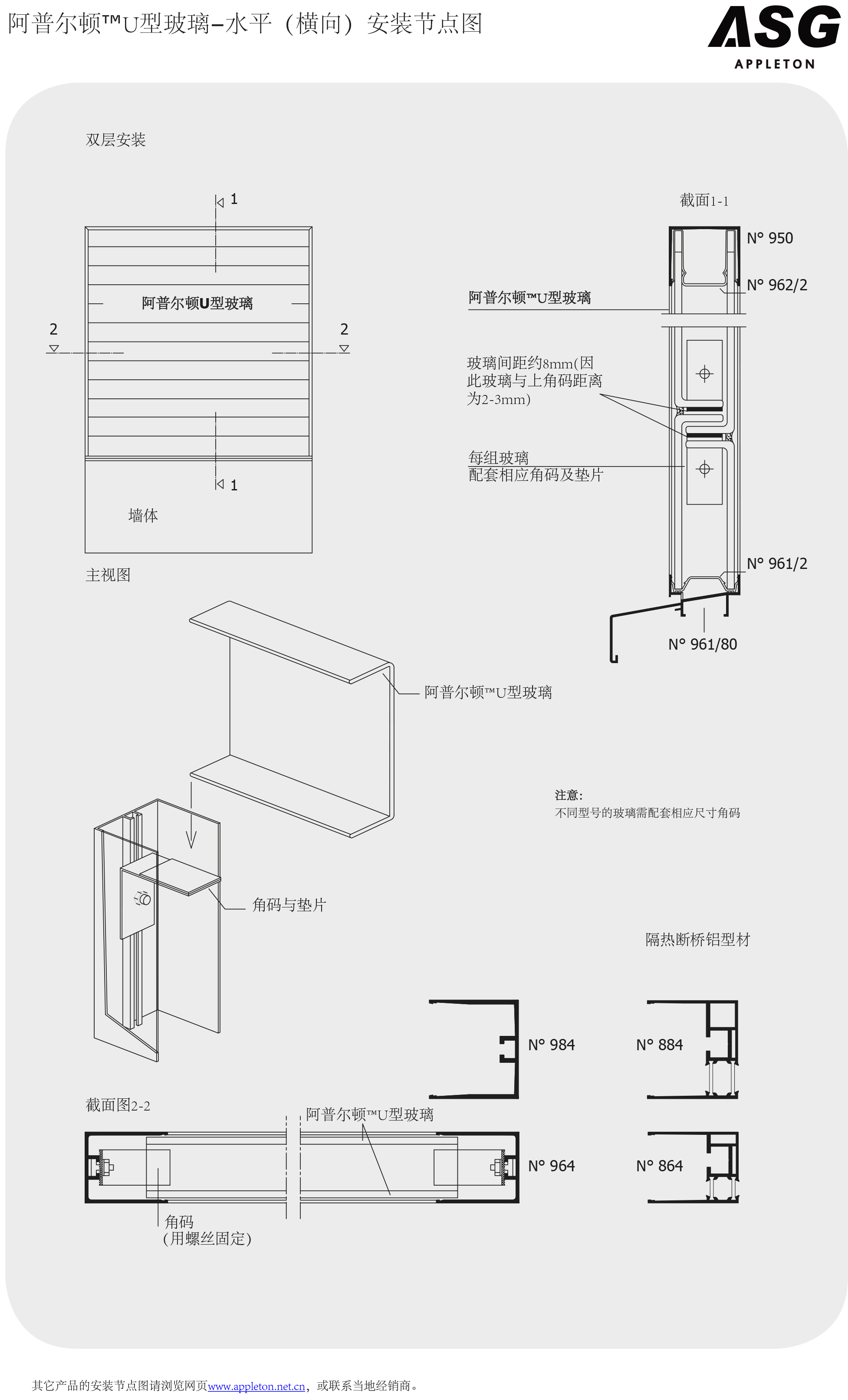

以下PDF展现了水平（横向）安装的方式，分为单层安装和双层安装。因为需要安装角码及垫片，玻璃玻璃间隙均为8mm（而非竖直安装的3mm）。角码需要根据玻璃尺寸定制。

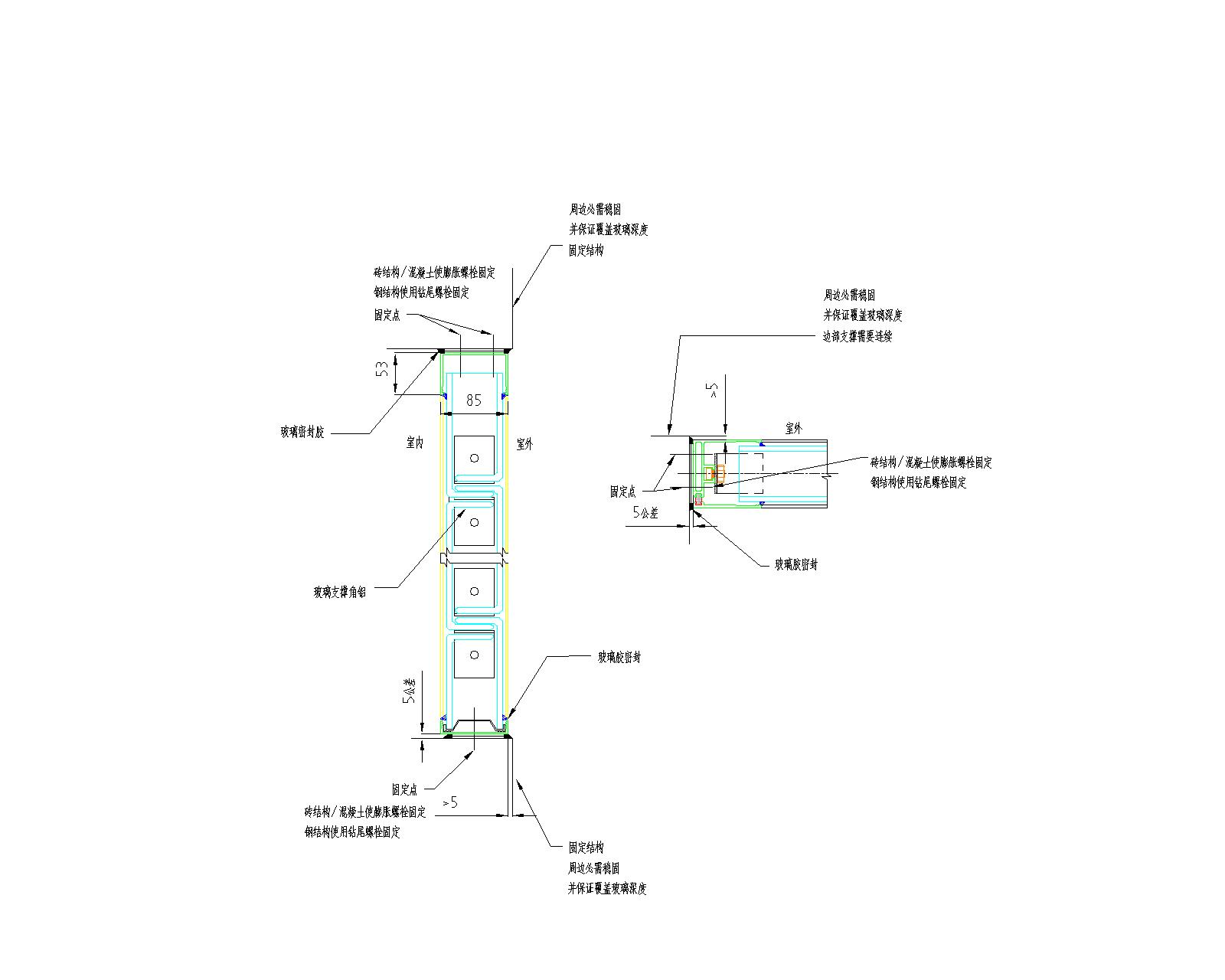

CAD版以双层安装为例，包含了安装的大量细节。CAD版以双层安装为例，包含了安装的大量细节。
