阿普尔顿U型玻璃竖直安装图（PDF版）

阿普尔顿U型玻璃竖直安装图（CAD版）

U型玻璃竖直安装（vertical installation）为最常见安装，是阿普尔顿U型玻璃的标准安装方式。

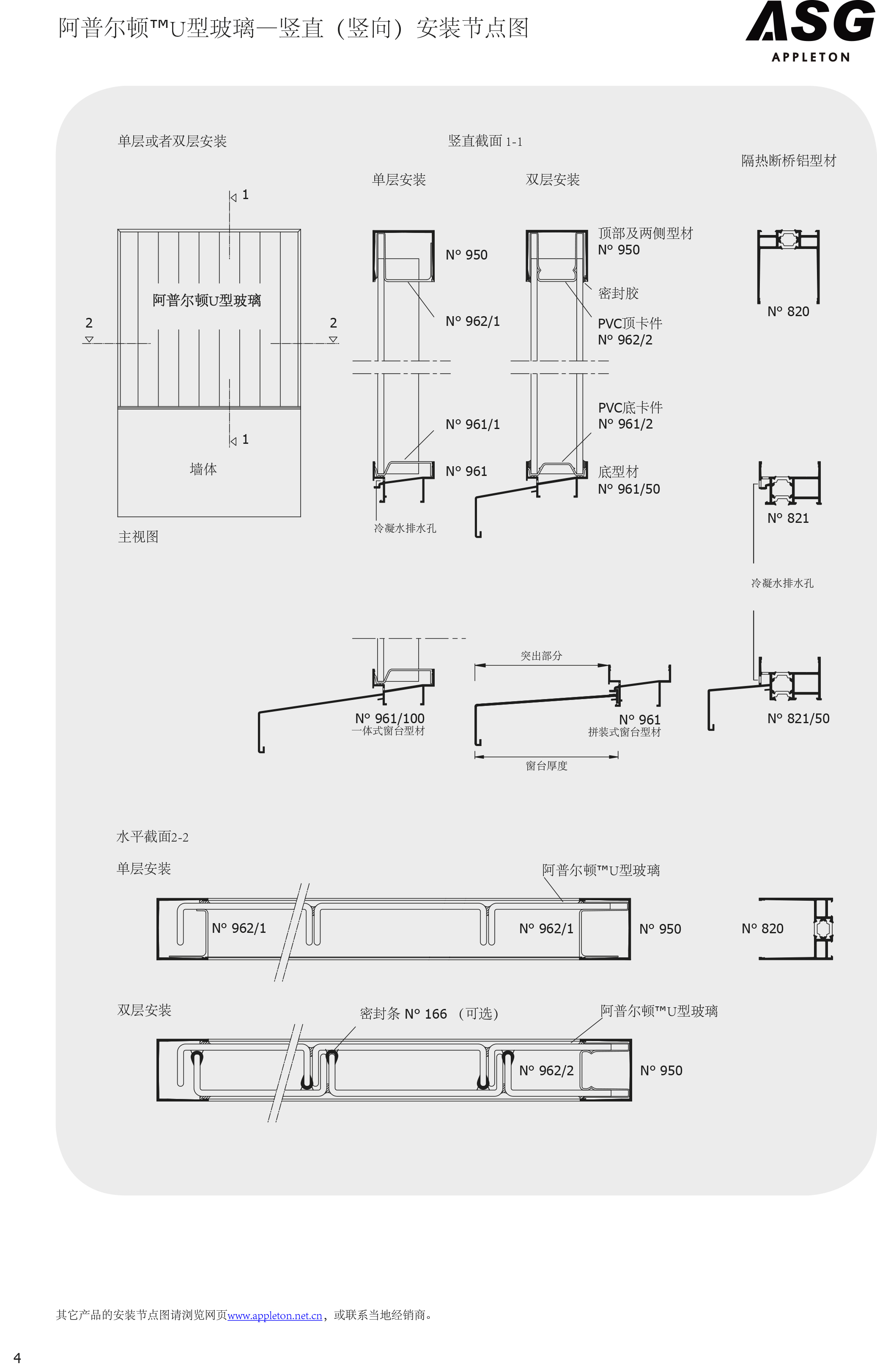

以下PDF展现了竖直安装的方式，分为单层安装和双层安装。单层安装和双层安装的玻璃玻璃间隙均为3mm，单层安装与双层安装的PVC卡件有所区别。

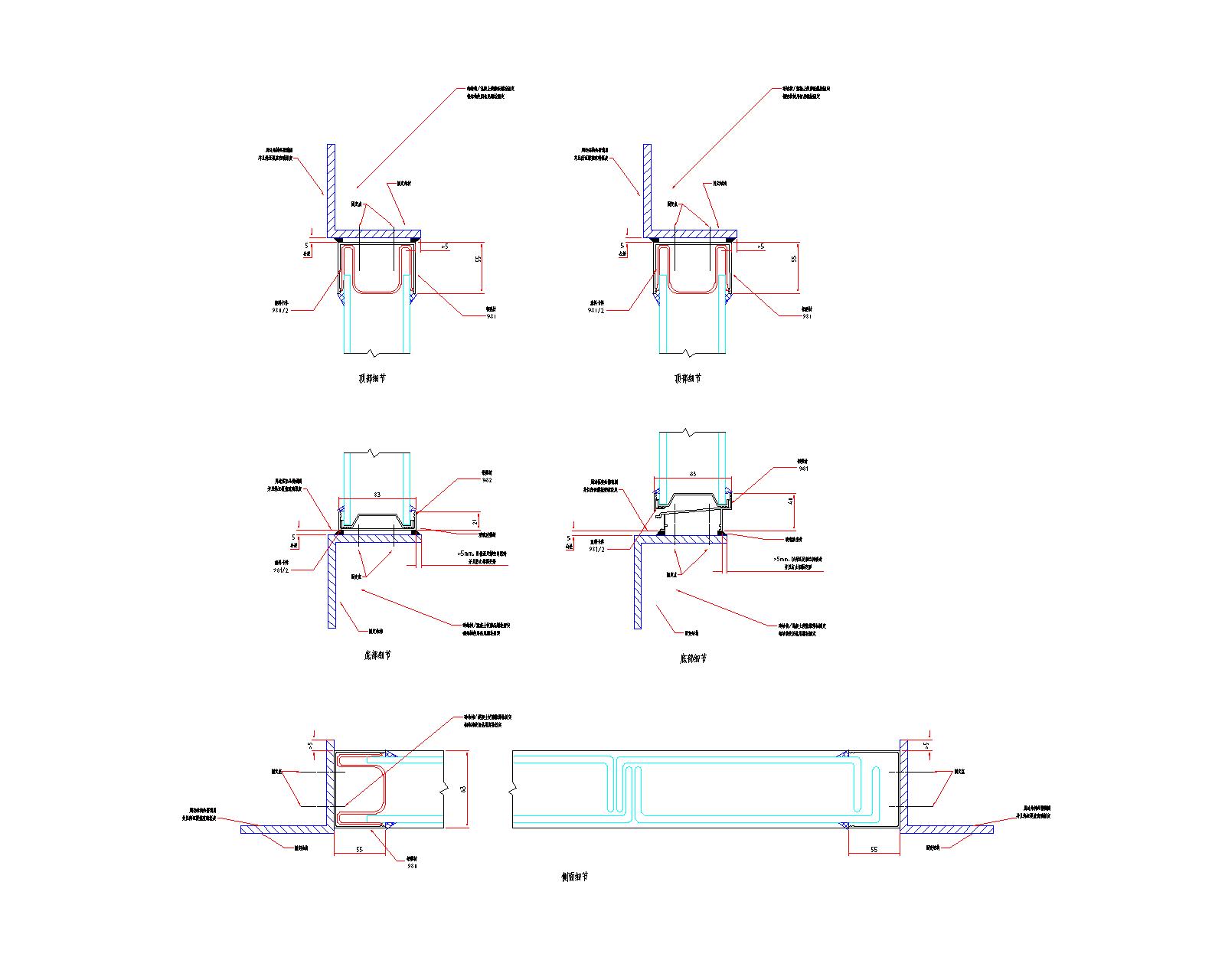

CAD版以双层安装为例，包含了安装的大量细节。其中分为下型材排水与非排水两种情况。
