U型玻璃，简称U玻，是一种近年来非常流行的新型建筑材料。虽然钢化U型玻璃与钢化浮法玻璃原理相似，但是由于U玻自身的结构特点，在具体工程项目中U玻会有不同侧重点，本篇带你全面了解。

什么是钢化玻璃？

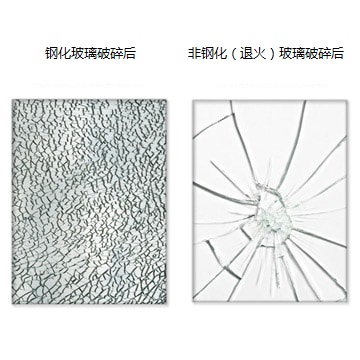

钢化玻璃是一种安全玻璃，它是指对普通退火玻璃进行淬火热处理后，使玻璃表面产生压应力、玻璃内部产生张应力的一种强化玻璃。同等厚度的钢化玻璃抗冲击强度是普通玻璃的5倍以上。当钢化玻璃受外力破坏时，碎片会成类似蜂窝状的钝角碎小颗粒，不易对人体造成严重的伤害。




什么是钢化U型玻璃？
钢化U型玻璃的生产方法是：使用退火U型玻璃作为原片，根据传统浮法钢化玻璃“加热+急冷”的工艺，对玻璃进行热强化。与浮法玻璃一样，钢化U型玻璃可以承受更大的风载，破碎以后不易对人体造成严重的伤害。



钢化U型玻璃的品质

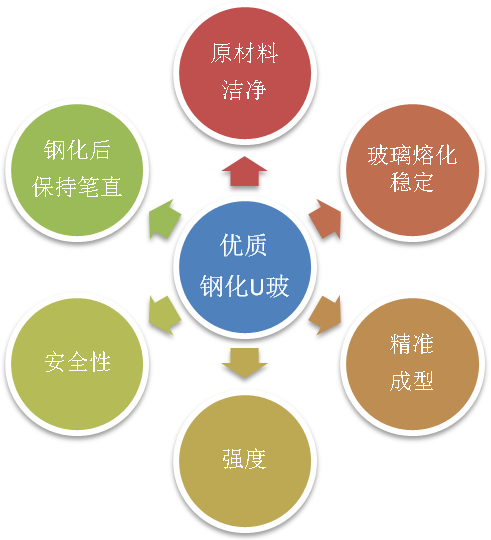

只有以成分洁净、生产稳定、尺寸精准的U玻原片作为原材料，并且在钢化以后具备良好的强度、安全性和垂直度的U玻，才能称为优质钢化U玻。


以优质的钢化U玻作为基础，辅以规范的安装，便可呈现理想的U型玻璃幕墙。

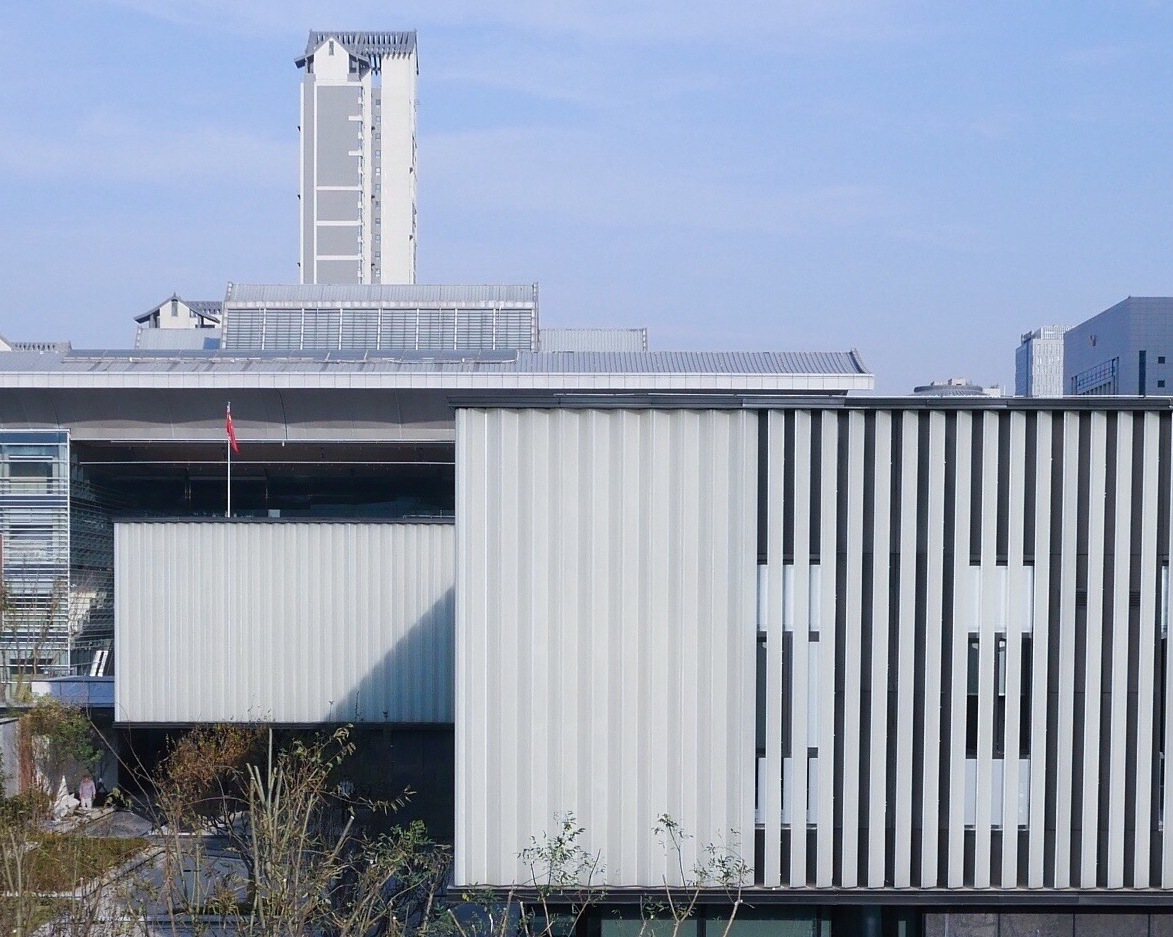

▲阿普尔顿“西安华润置地悦府”7米长钢化U型玻璃幕墙细节

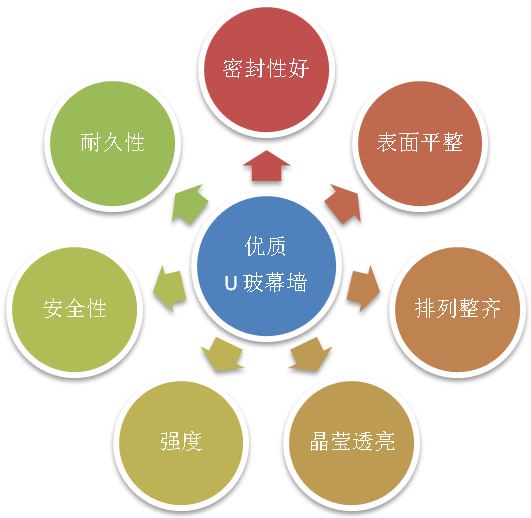

理想的U玻幕墙首先应当备最基本的密封性、强度和安全性，再者是外观平整、排列整齐、晶莹透亮，最后还要保证经久耐用、无自爆、阳光暴晒后不变色。



钢化U型玻璃的质量决定了U玻幕墙最终呈现的效果。

（常州“观棠”U型玻璃幕墙，温润洁白，线条清晰）

钢化U型玻常见问题

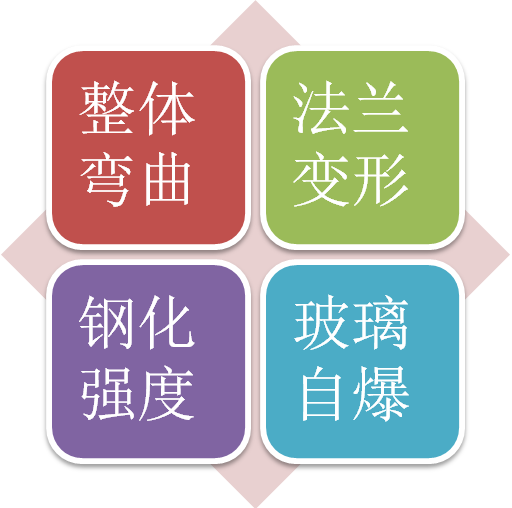

如果上面的要素把握不好，就会带来相应的钢化U型玻问题。钢化U玻各种问题中，四大常见问题是：整体弯曲、法兰变形、钢化强度不足、玻璃自爆。相比之下，钢化浮法玻璃的其他问题，如爆边爆角、局部弯曲等问题在钢化U型玻璃中并不常见。



第一：U玻整体弯曲

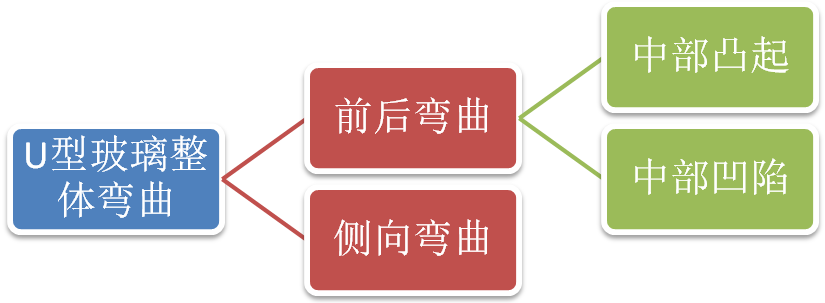

U型玻璃整体弯曲分前后弯曲和左右弯两种。前后弯曲又分中部突出和中部凹陷两种。

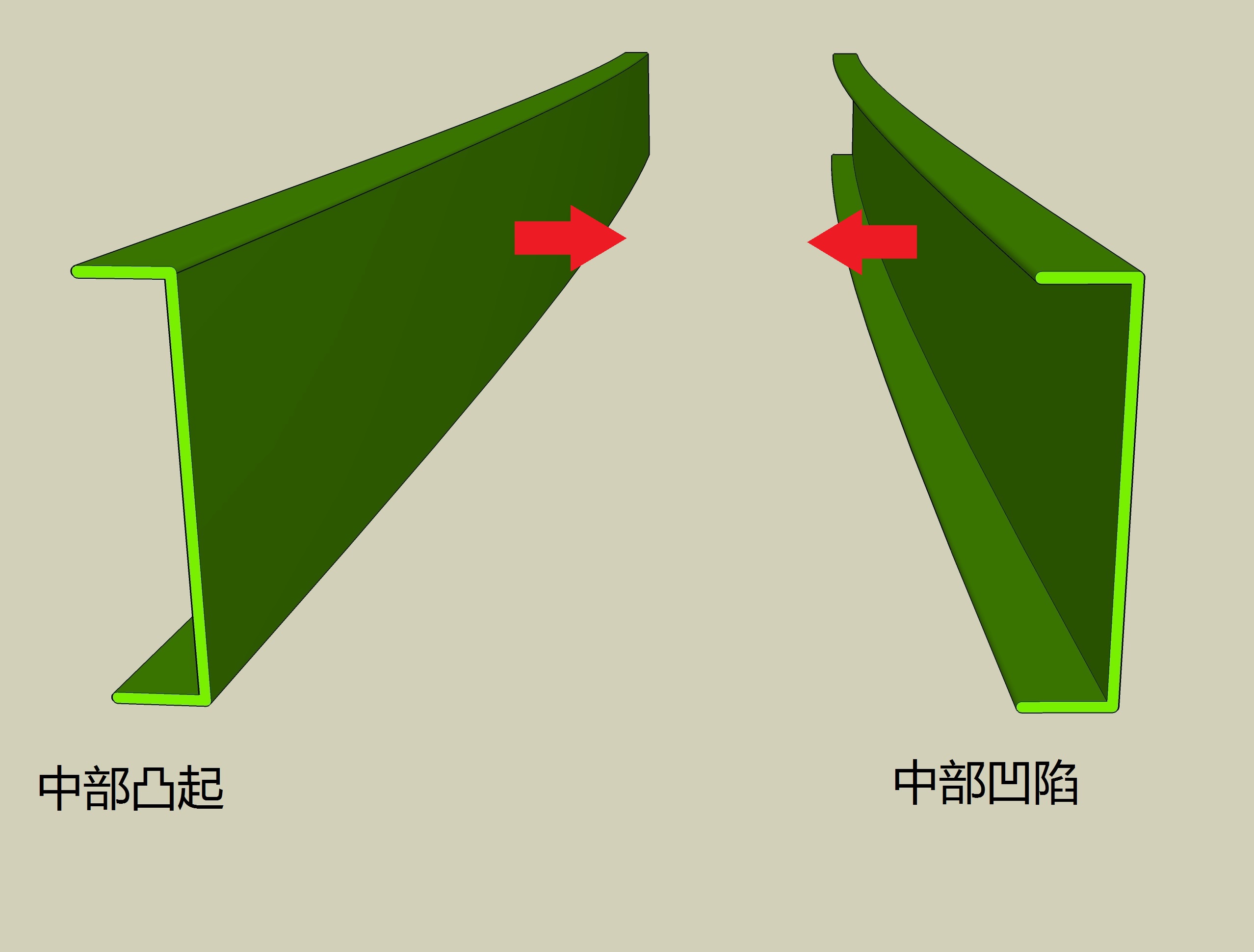

前后弯曲。如下图，两片U玻模拟了长度为3000mm发生5/1000前后弯曲的效果。一片为中部凸起，另一片为中部凹陷。

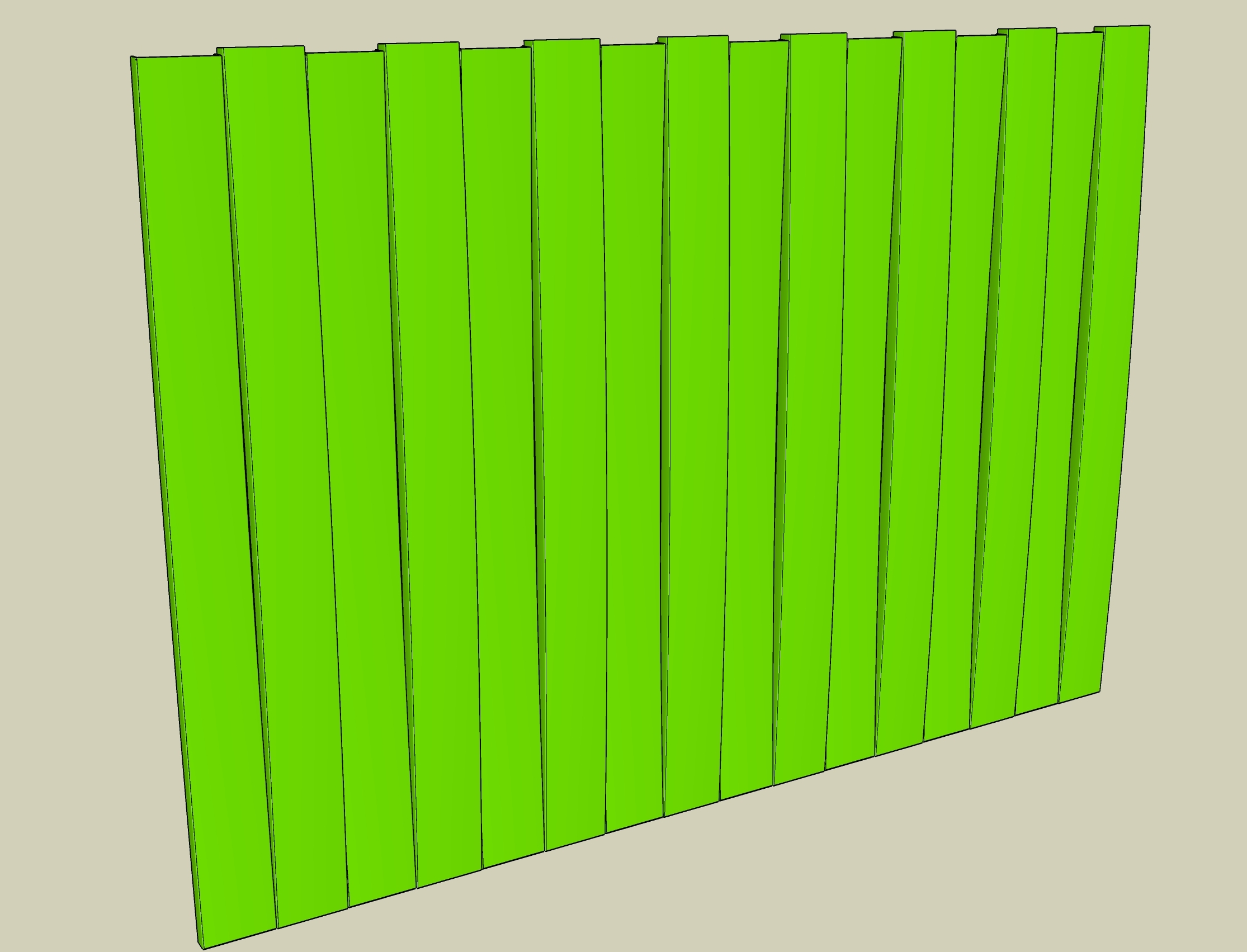

两种“前后弯曲”的U玻组合安装模拟图如下



下图是“前后弯曲”超标的工程案例。这样的幕墙不仅外观不良，甚至连最基本的密封性都无法保证，容易产生渗水。渗水后，U玻的内侧喷砂面会产生水渍，进一步影响安装效果。

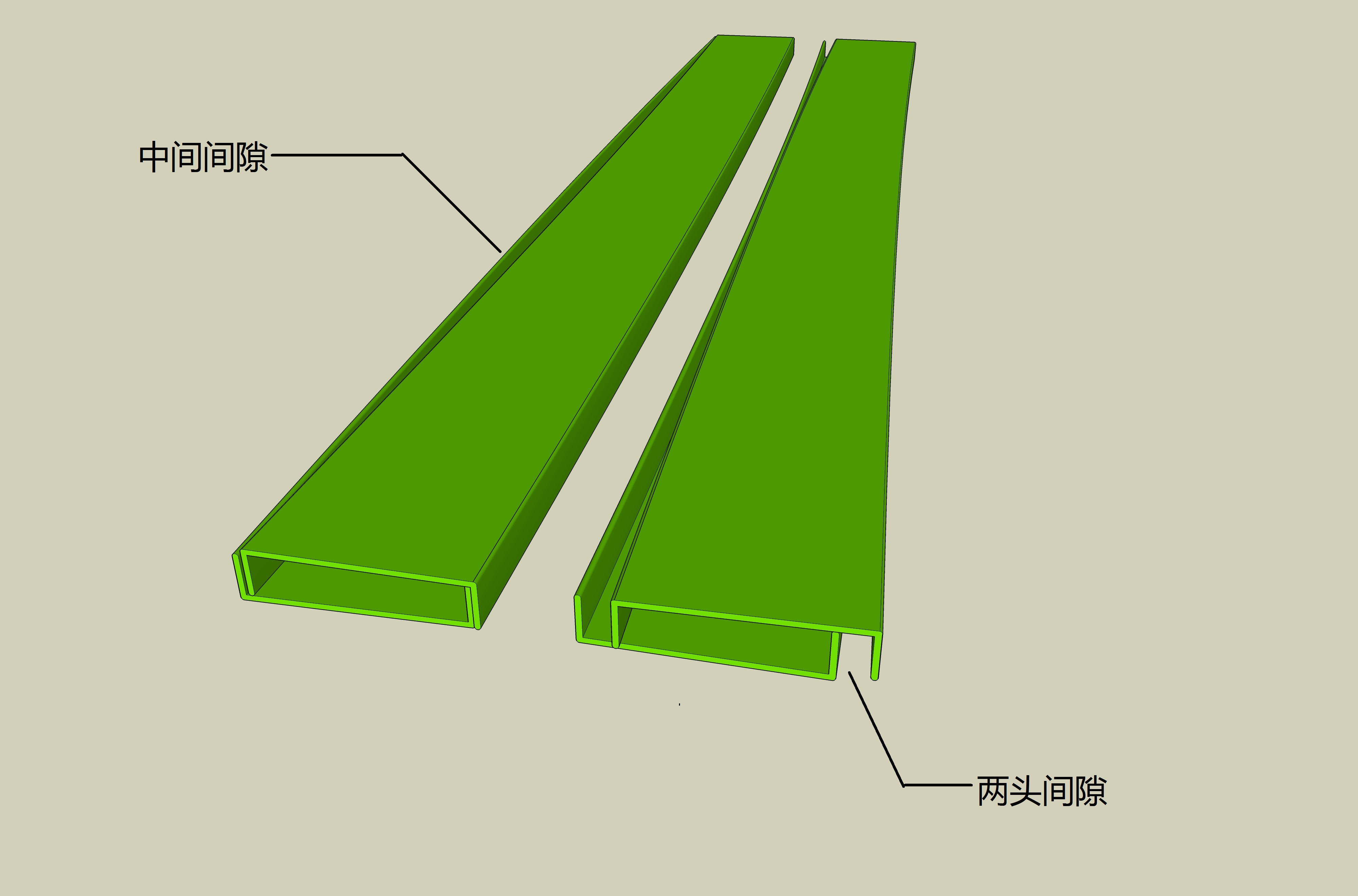

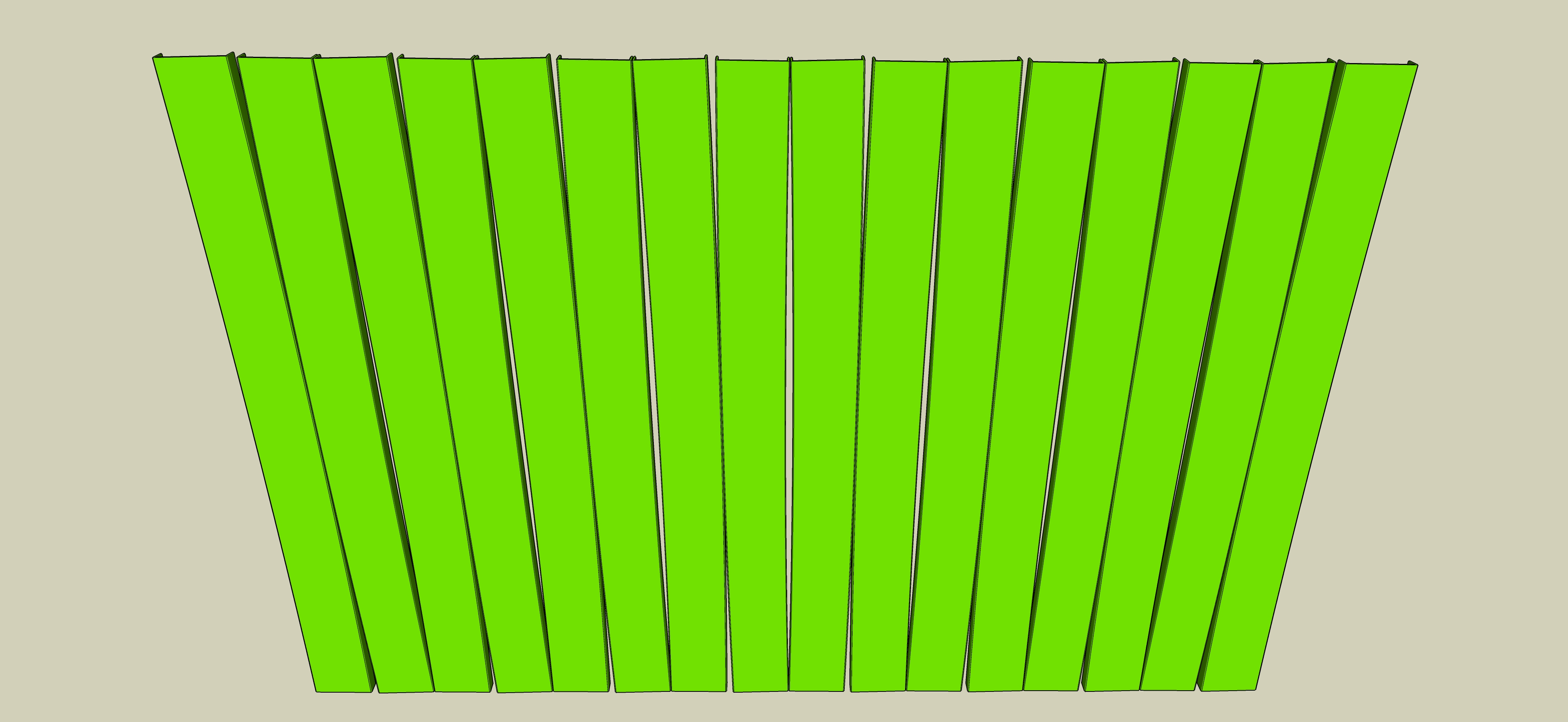

侧向弯曲。下图模拟了长度为3000mm发生5/1000侧向弯曲的U型玻璃双片对扣排列后的效果。根据完全方向和排列方式不同，分别会在玻璃中部或者两端出现较大间隙。

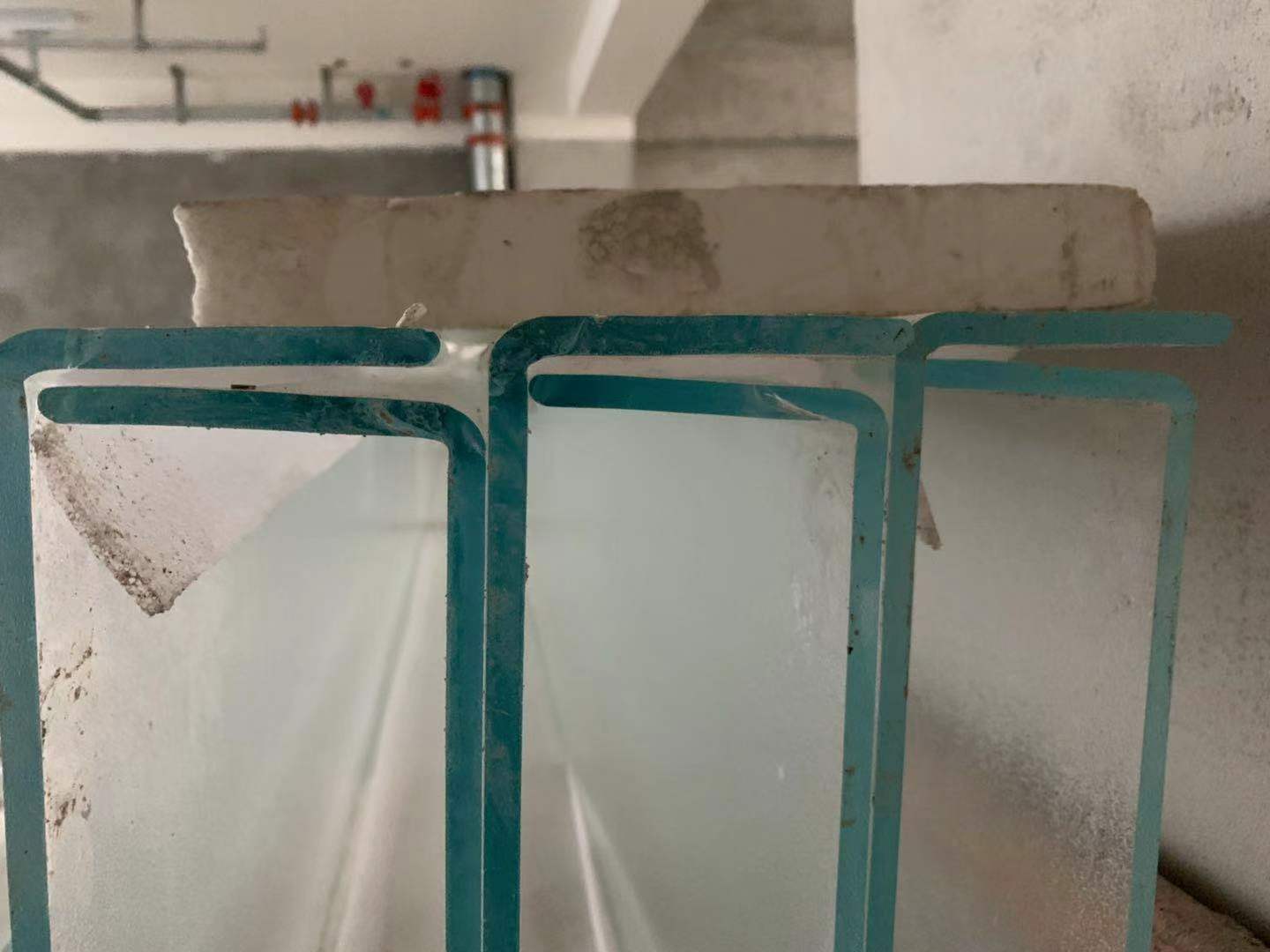

下图是实际项目中“侧向弯曲”严重的钢化U型玻璃。


此种缺陷的玻璃安装以后，U玻幕墙间隙会不均匀，同样会影响外观和幕墙密封性。

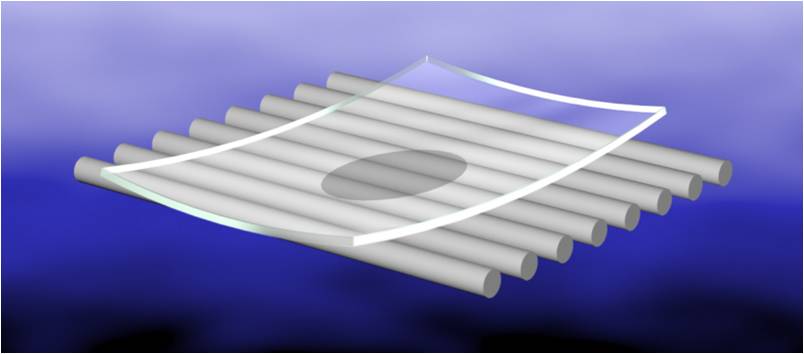

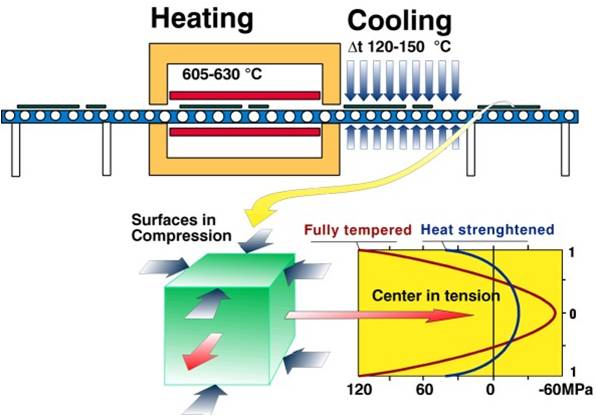

什么原因导致U玻弯曲？基于钢化玻璃的原理，为了使退火玻璃产生表面和内部的应力，必须要把玻璃加热到605-630度，再急速冷却到120-150度。由于温度和时间控制不好，U玻应力分布不均匀，最终导致玻璃弯曲。普通的浮法幕墙玻璃，由于是平面结构，而且钢化工艺成熟，所以弯曲度控制都会较好。但是U玻是三维结构，应力分部较为复杂，加之玻璃长度长达5-7米，所以弯曲问题特别容易凸显。



考察一个厂家的U玻钢化工艺水平的最有效方法是：采购之前参观厂家的过往“全钢化”项目，尤其是安装长度在5米以上的大型U玻项目。长度5米以上的项目，可以最清楚的反映U玻弯曲的问题。之所以强调“全钢化”，后面会提到。

第二：U玻法兰变形

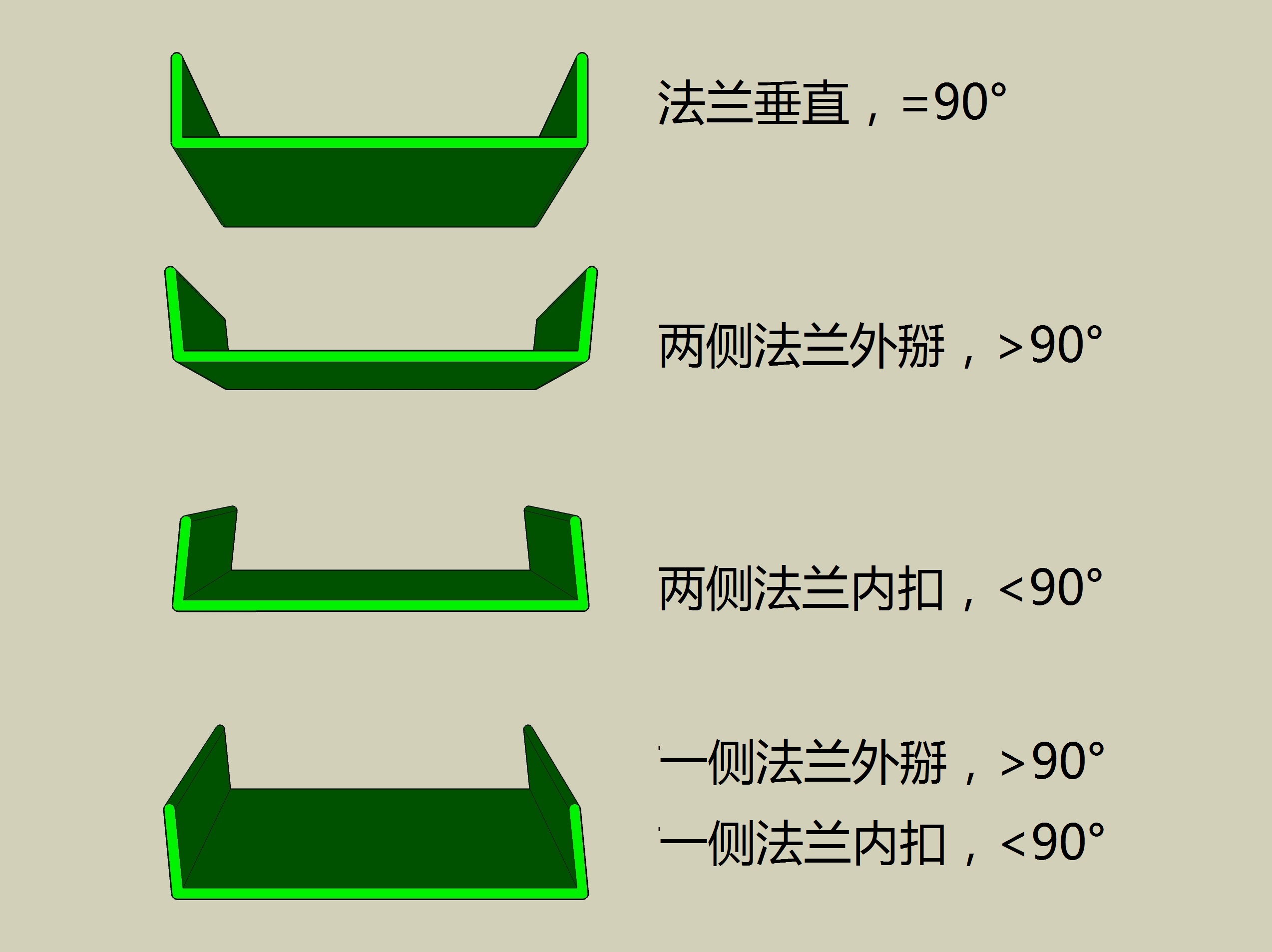

U玻法兰变形，是指U玻的两侧法兰（两边翼缘）外掰或者内扣。模拟图如下，从上到下分别是正常U玻（=90度）、法兰外掰U玻（>90度）、法兰内扣U玻（<90度）、一侧外掰一侧内扣（>90度，<90度）U玻。

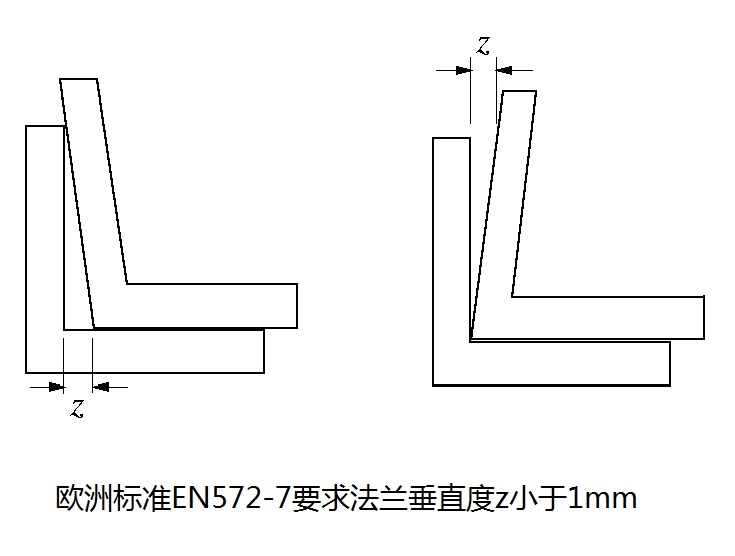

法兰变形问题是退火U玻和钢化U玻常见的质量问题。退火U玻法兰变形是玻璃成型时造成的，钢化U玻的法兰变形是钢化工艺造成的。钢化是，U玻达到600度软化点后，急速冷却到120-150度时，如果风压控制不当，急冷风会使法兰变形。U玻的法兰变形量有明确的标准要求，欧洲标准EN572-7要求法兰垂直度z不超过±1mm。我国由于历史原因，引入U型玻璃标准时工艺落后，所以行业标准JC/T 867还停留在±2mm。法兰垂直度是U型玻璃特有的质量要求，对于安装质量它起到了至关重要的作用。


下面效果图分别模拟上面4种U玻对扣安装以后的情况。


可以看出法兰垂直时，玻璃间隙可以控制在标准的3mm，此时如果正面观察玻璃幕墙安装效果，线条均匀纤细。当法兰发生变形时，玻璃安装间隙不得不增大，U玻幕墙会出现明显的胶缝，影响美观度。

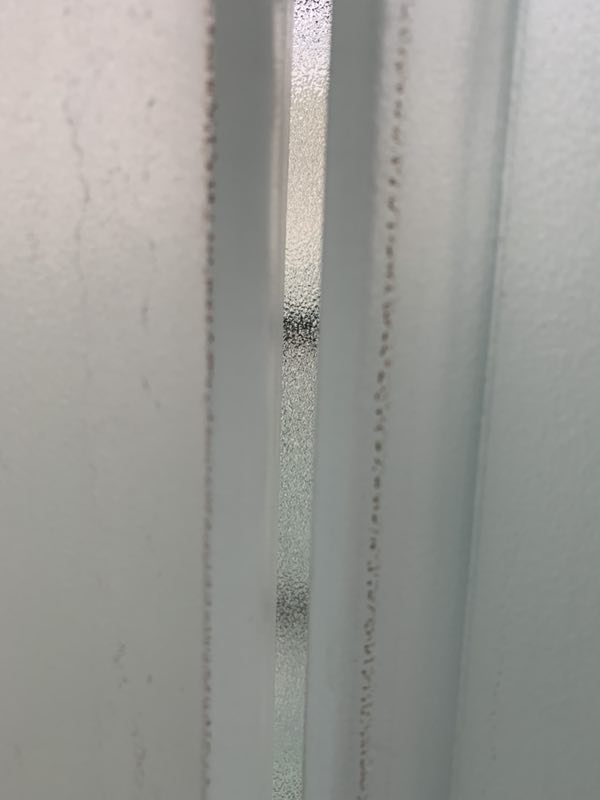

下面是某项目现场图片，由于U玻法兰变形，导致了安装以后玻璃间隙过大（5mm）。在玻璃打胶以后，将会进一步影响幕墙外观。


第三：U玻自爆

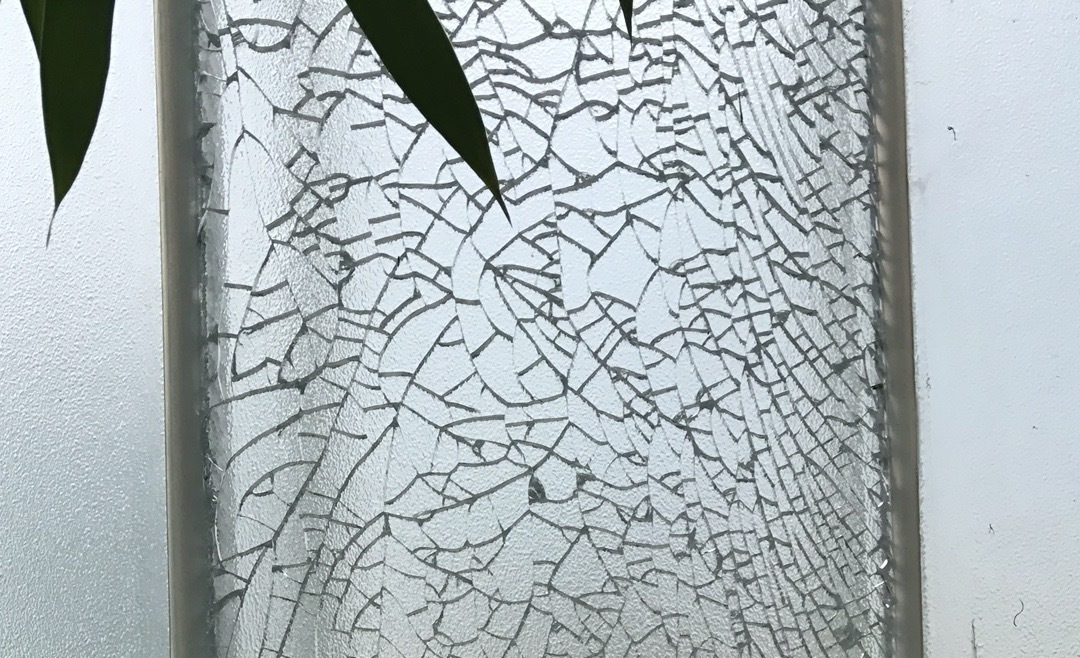

U型玻璃自爆与普通浮法玻璃自爆的原理相似。U型玻璃自爆分为内外因，内因是：玻璃存在缺陷（例如结石、砂粒、夹杂物、硫化镍等）；外因是：安装以后，尺寸超标的Ｕ玻长期处于外力（如铝框、紧固件、邻近U玻）作用。

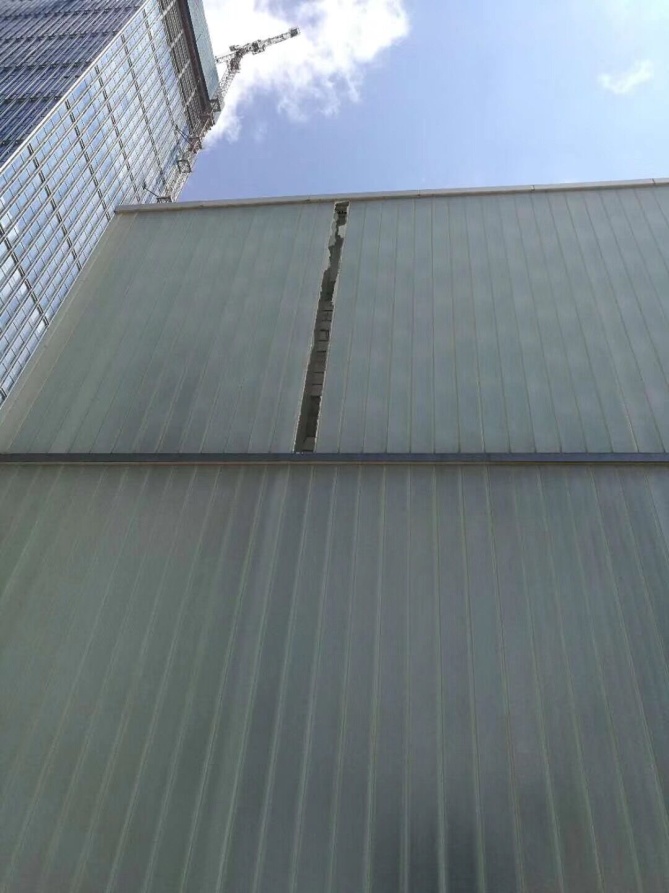

下图是某项目的U型玻璃自爆，需要登高作业才能进行更换。（该项目还同时存有U玻弯曲、幕墙渗水、U玻变色问题）



“选择优质原片”似乎成了解决钢化玻璃自爆问题的唯一方法。若是浮法玻璃可以直接采购优质品牌，如耀皮、南玻、台玻等。而采购优质的U型玻璃的原片，则需要技术专员到工厂考察：玻璃原材料采购把控、来料分析化验、生产流程洁净度、自动化程度、玻璃窑炉运行稳定性、污染物控制流程等。这是由于玻璃引入缺陷环节很多，只有严格管理的工厂才能全面减少玻璃自爆几率。


针对U玻受外力问题，一定要选用尺寸公差和弯曲度符合标准的U型玻璃，才能最大程度避免安U玻装以后长期处于挤压、拉伸的情况。


第四：玻璃强度不足
如果钢化U玻生产过程中，加热不足600度，或者降低钢化玻璃的冷却风压，可以很好解决U玻整体弯曲、法兰变形、自爆问题。简而言之，只要玻璃不钢化，或者对玻璃进行半钢化，前面提到的三种问题都很容易解决。当然，钢化玻璃也就失去了应有的强度及安全性能。


下图是钢化强度不足的U玻。破碎以后颗粒偏大，会增加人员受到伤害的风险。


在不损伤的玻璃的前提下，如果没有专门的仪器设备，很难区分出非钢化、半钢化和全钢化的U型玻璃。鉴别U玻是否钢化最简单直接的方法是：采购时多订购1~2片，到货以后随机抽检，并对玻璃进行破坏性试验。如果U玻破碎以后呈现小颗粒（50mm*50mm的区域内碎片数量在40以上），则为全钢化玻璃。



CCC标志
3C标志并不是质量标志，它只是一种最基础的安全认证，不能认为有3C标志就质量就一定合格，但是3C标志可以作为钢化玻璃的一种参考依据。选购钢化U型玻璃时可查看是否有CCC标志，并根据企业信息、工厂编号或产品认证证书编号等，通过网络查看该产品的生产企业是否通过了强制性产品认证，产品的型号规格是否在该企业已通过强制认证的能力范围之内，认证证书状态是否在有效期内。

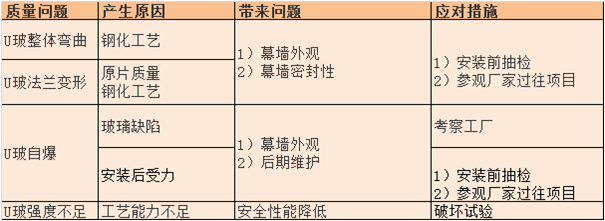

总结
U型玻璃与传统浮法玻璃既有相同之处，也有各自特点。在选用时，应了解优质钢化U型玻璃的要素，并针对性的制定标准、考察项目、审核工厂，才能甄别出U玻的优劣，全面确保U玻幕墙项目的质量。
