- 产品描述
- 主要功能
- 基本参数

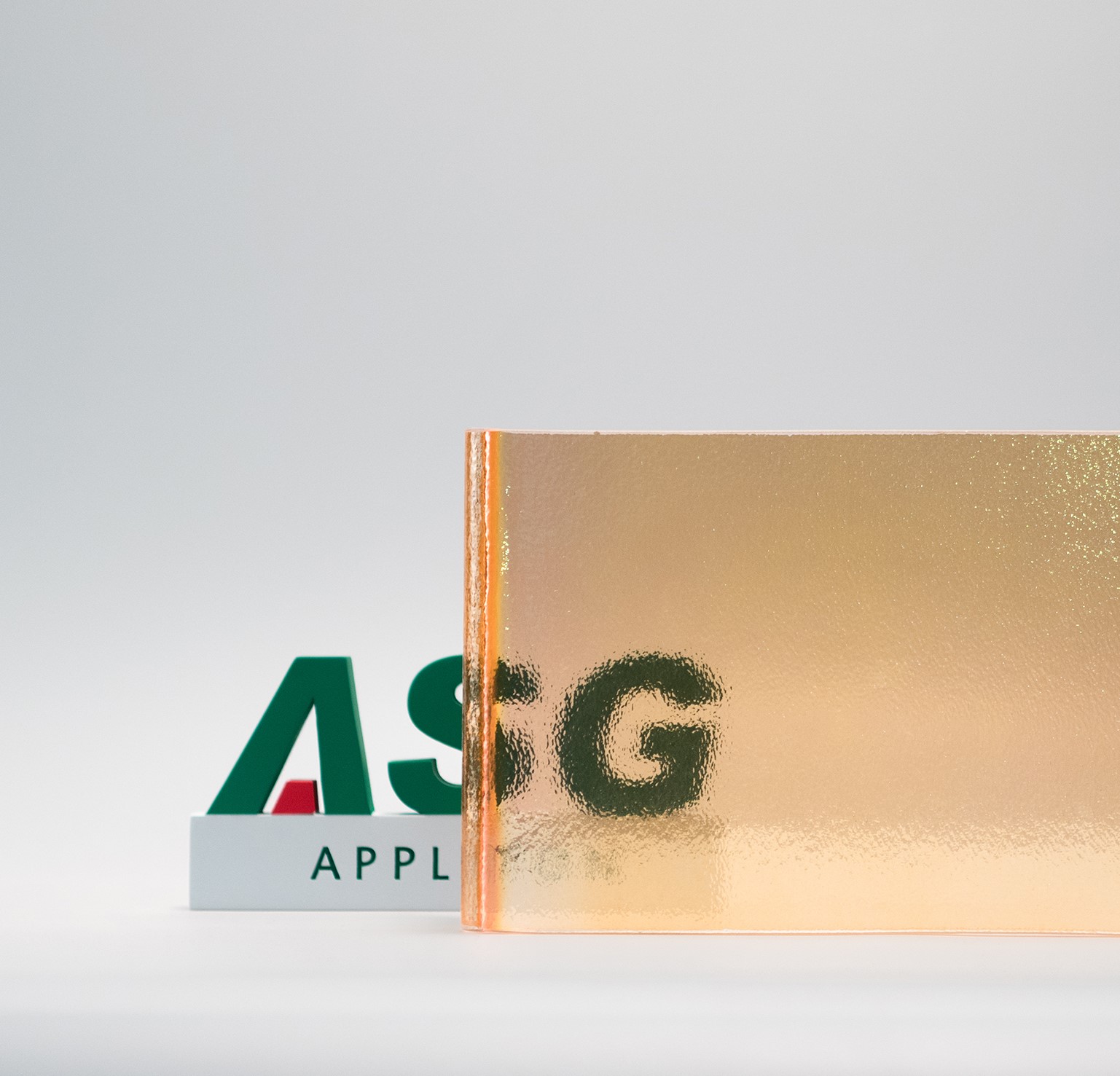

“黄水晶”Citrine一词，源于拉丁语Citrus，原意指香橼树金黄色的果实，在宝石领域专指黄水晶。
同紫晶U玻的制作方法类似，使用高温着色工艺，使得黄水晶颜色附着在U型玻璃的内表面，在阳光暴晒下不会发生色变，不褪色。
黄水晶U型玻璃同样也能给用户和设计师提供一种新的选择。配合上阿普尔顿独特的夹丝工艺以及各种花纹，可以搭配出多种视觉效果。
普通U型玻璃双层安装的g值（太阳能总透射比）为0.68，黄水晶U型玻璃双层安装的g值（太阳能总透射比）为0.28，可以提供良好的遮阳效果，并且能够起到保护室内隐私的功效。
功能说明：
 |
环境保护 |
| 帮您维持建筑内部的生态友好，益于环境 | |
 |
高效节能 |
| 帮您保持室内温度，减少室内外热传导 | |
 |
耐久 |
| 高温着色工艺，紫外加速老化试验*后△E=0.18，几乎无色变 | |
 |
硬镀膜 |
| 镀膜层铅笔硬度高达7H，紫外加速老化试验*后硬度不变 | |
 |
尺寸 |
| 提供多种尺寸的U型玻璃，详情请查阅网页相关信息 | |
 |
形状 |
| 提供非矩形形状的U型玻璃，可裁切以配合您的设计 | |
 |
颜色 |
| 独有的黄水晶色，起到更好的装饰作用 |
* 紫外加速老化试验: 采用紫外耐候试验箱，用较强的紫外线模拟阳光危害作用，效果等同十年户外曝晒。
组合方式：
镀膜U玻通常采用双层或者三层组合的安装方式，示意图如下：
各镀膜U玻组合的详细参数如下：
| 安装方式（从外到内） | 示意图 | U值（W/㎡K） | g值 | 透光率（%） | |
|
底 板 为 普 白 U 玻 |
单片未镀膜 | × | 5.7 | 0.79 | 86 |
| 未镀膜+未镀膜 | × | 2.8 | 0.68 | 75 | |
| 未镀膜+Low-e | 1 | 1.8 | 0.63 | 70 | |
| 遮阳+未镀膜 | 2 | 2.8 | 0.49 | 43 | |
| 遮阳+Low-e | 3 | 1.8 | 0.45 | 41 | |
| 紫晶+紫晶 | 3 | 2.8 | 0.46 | 40 | |
| 紫晶+Low-e | 3 | 1.8 | 0.49 | 51 | |
| 黄水晶+黄水晶 | 3 | 2.8 | 0.48 | 38 | |
| 黄水晶+Low-e | 3 | 1.8 | 0.54 | 45 | |
| 未镀膜+Low-e+Low-e | 4 | 1.1 | 0.51 | 52 | |
|
底 板 为 超 白 U 玻 |
单片未镀膜 | × | 5.7 | 0.92 | 92 |
| 未镀膜+未镀膜 | × | 2.8 | 0.85 | 85 | |
| 未镀膜+Low-e | 1 | 1.8 | 0.78 | 75 | |
| 遮阳+未镀膜 | 2 | 2.8 | N/A | N/A | |
| 遮阳+Low-e | 3 | 1.8 | N/A | N/A | |
| 紫晶+紫晶 | 3 | 2.8 | 0.49 | 48 | |
| 紫晶+Low-e | 3 | 1.8 | 0.55 | 53 | |
| 黄水晶+黄水晶 | 3 | 2.8 | 0.57 | 46 | |
| 黄水晶+Low-e | 3 | 1.8 | 0.60 | 47 | |
| 未镀膜+Low-e+Low-e | 4 | 1.1 | 0.56 | 54 |
Ug值测定根据欧洲标准EN673，g值和透光率根据欧洲标准EN410。
黄水晶颜色附着在U型玻璃的内表面，使用高温着色工艺。
