 U型玻璃的槽宽一般在22-50cm,6cm深,高度可达到7m。玻璃不需要额外的水平支撑,就可以承受自身的重量。U型玻璃一般是水平安装。条状的玻璃会给外立面一种灯芯绒布料或者细条纹布料的效果。与传统的浮法玻璃不一样,U型玻璃在外立面内部构建了一个隔层,这是加入隔热材料的理想结构。
U型玻璃尺寸,U型玻璃规格



U型玻璃的规格尺寸由自身宽度、法兰(翼缘)的高度与玻璃的厚度以及设计所需长度来衡量。

1. U型玻璃的宽度

常用U型玻璃的宽度主要有四种,分别为232mm、262mm、331mm和498mm,图1所示为四种标准宽度U型玻璃的横截面示意图,图2所示为立体图。

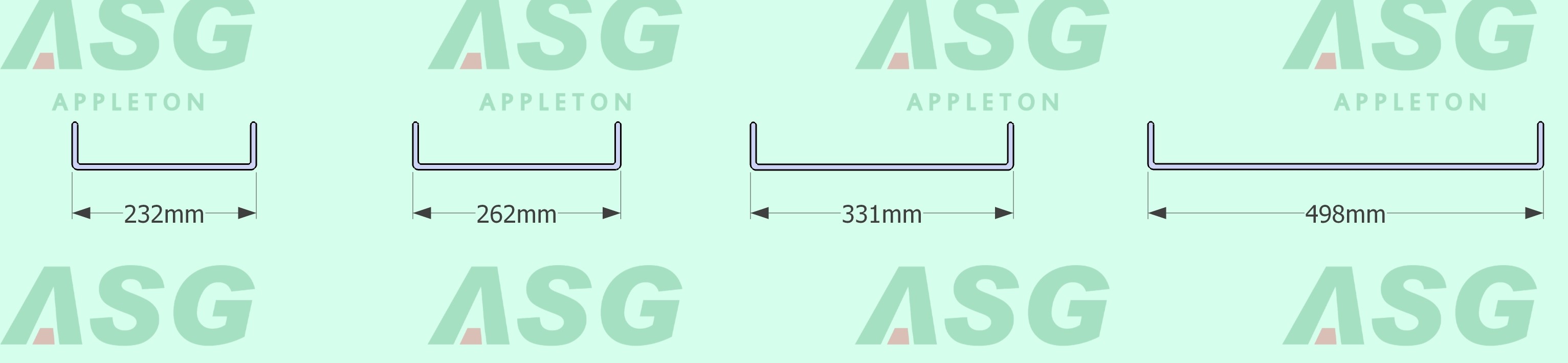

U型玻璃标准宽度截面图
                                                                                      图1    U型玻璃标准宽度截面图

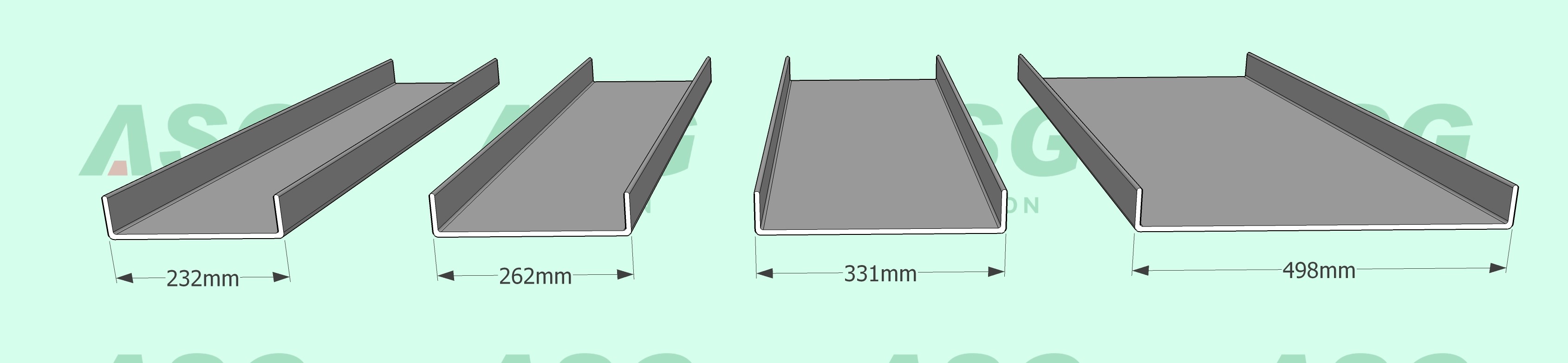

U型玻璃标准宽度立体图
                                                                                图2    U型玻璃标准宽度立体图

2. U型玻璃法兰(翼缘)的高度和玻璃厚度

U型玻璃法兰(翼缘)的高度和玻璃厚度有以下三种组合:高41mm厚6mm(41*6),高60mm厚7mm(60*7)和高90mm厚8mm(90*8),如图3所示。显而易见,法兰越高、玻璃越厚,U型玻璃的截面模量会越大,抗风压的性能也会随之提高。一般而言,41mm*6mm的U玻可用于室内隔断,60mm*7mm用于室外安装及幕墙,90mm*8mm则用于抗风压要求较高的场合。

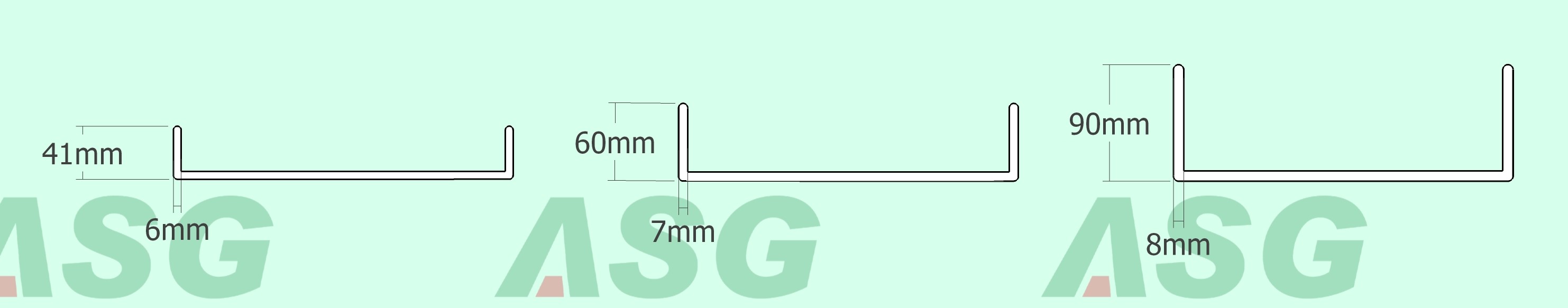

 法兰高度与玻璃厚度截面图
                                                                                 图3    法兰高度与玻璃厚度截面图

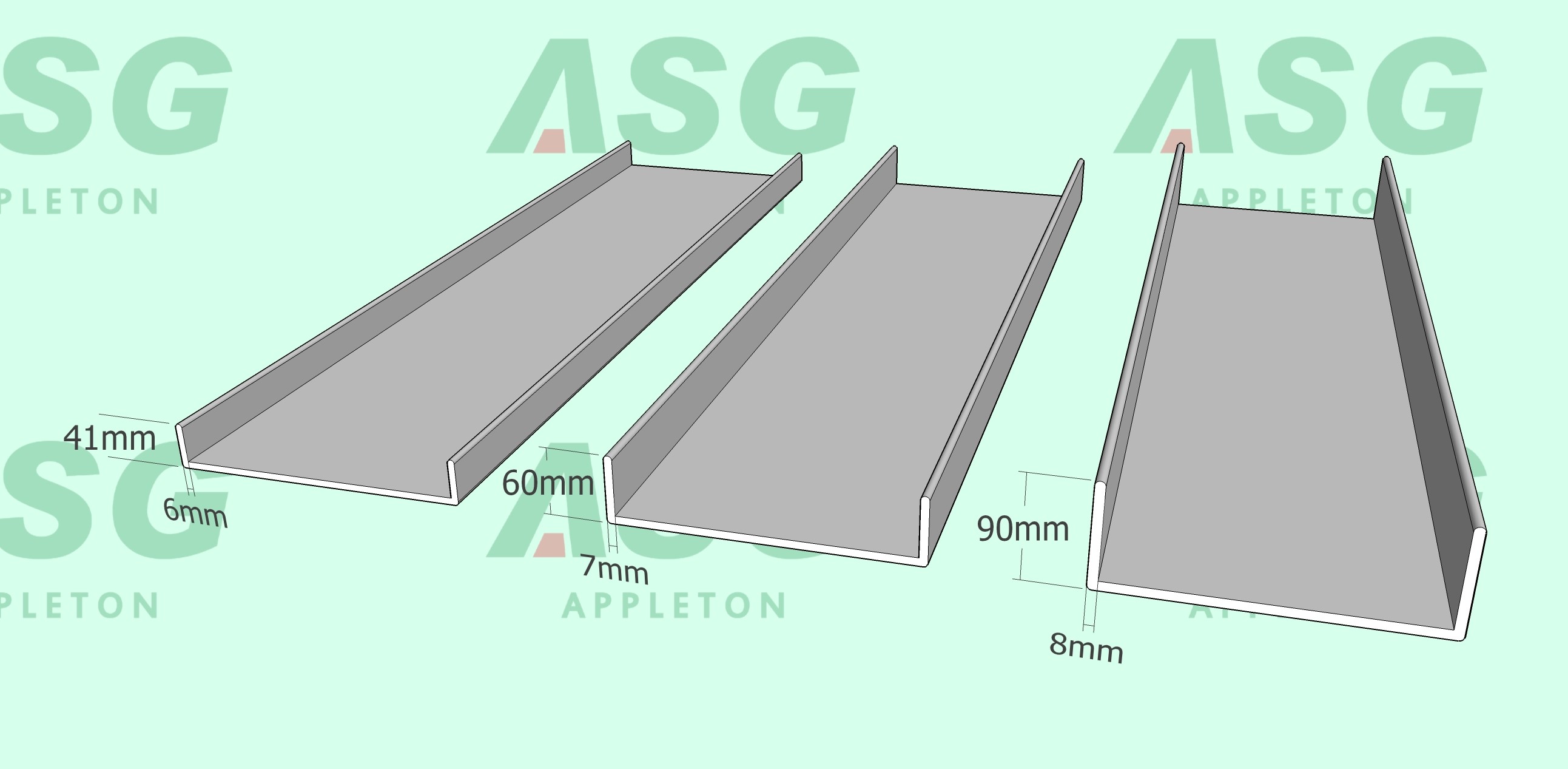

法兰高度与玻璃厚度立体图
                                                                                  图4    法兰高度与玻璃厚度立体图

3. U型玻璃的长度

不同宽度和厚度的U玻最大生产长度也不同。各种标准尺寸的U型玻璃所能够生产的最大长度如表1与图5所示。

 U型玻璃最大标准生产长度
                                                          表1    U型玻璃最大标准生产长度


U玻最大标准生产长度
                                                                                                 图5    U玻最大标准生产长度

针对有特殊设计需求的项目,阿普尔顿可以提供特殊尺寸的U型玻璃。我们的连续钢化炉(非往复炉)长达35米,可以批量生产11米长的K25/90/8(262mm*90mm*8mm)。不过在使用过程中要考虑到风荷载等等因素的限制。

4. U型玻璃的命名规则

U型玻璃主要依据玻璃的宽度以及法兰的高度与玻璃的厚度来命名,如果一块U型玻璃宽度为262mm,那么这是一块K25的U玻,如果这块U玻的法兰高度是60mm厚度是7mm,那么这块玻璃就叫做K25/60/7,如果法兰高度是41mm厚度是6mm,那么就叫做K25,具体命名方法可见表2。

U型玻璃的命名规则
                                                             表2    U型玻璃的命名规则

实际上,尺寸只是命名U玻的一个方面,另一方面还要考虑U玻的特点以及制造工艺,比如钢化、超白、喷砂等等,比如名为K25/60/7 钢化超白的U玻,指的就是一块具有超白特性经过钢化工艺的尺寸为宽度262mm法兰高度60mm玻璃厚度7mm的U型玻璃。

5. 尺寸公差

U型玻璃的尺寸公差会直接影响到幕墙的密封性、美观度、安装效率、安装成本、保温性能、隔热性能、保养维护等各个方面,因此U玻的尺寸公差尤为重要,是决定一块U玻好坏的关键因素之一。欧洲市场在经过50年的探索与经验积累后,修订了U型玻璃标准EN 572-7,阿普尔顿严格依据此标准执行生产。值得注意的是,由于我国市场使用U玻的历史较短,所制定的行业标准(JC/T 867-2000)较为粗陋。仅仅符合国内行业标准公差的U玻很难达到理想的安装效果。

根据EN 572-7标准的要求,阿普尔顿出厂U玻符合以下标准:
玻璃宽度b±2.0mm
玻璃厚度d±0.2mm
法兰高度h±1.0mm
玻璃长度切割公差L±3.0mm

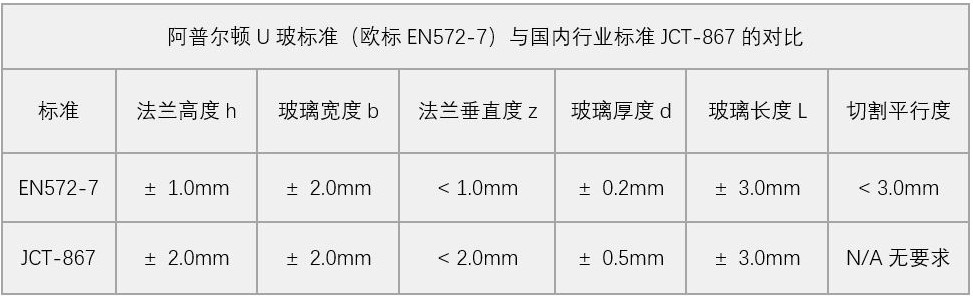

U玻欧盟标准与国内行业标准对比
                                                  表3    U玻欧盟标准与国内行业标准对比

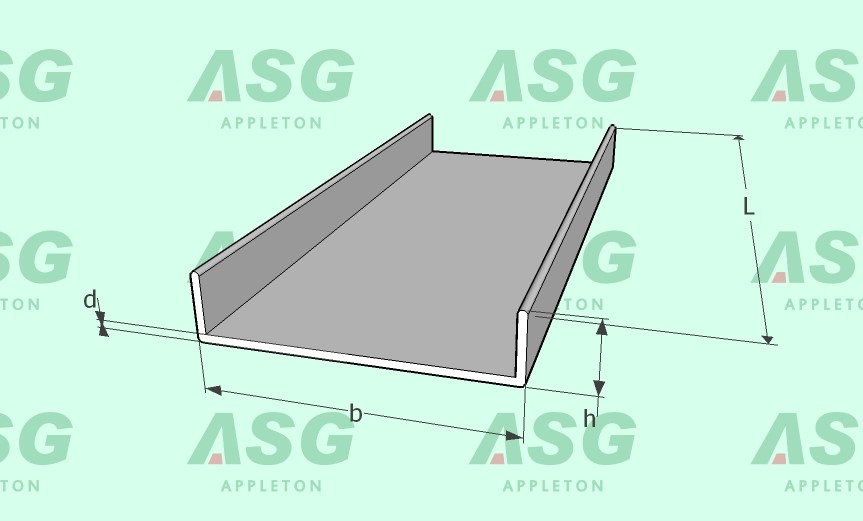

U玻的尺寸示意图
                                                          图6    U玻的尺寸示意图

6. U型玻璃尺寸规格该如何选择

在选择到底采用哪一种尺寸的U型玻璃时,我们应当主要考虑以下几点:

a. 尽可能使用标准尺寸:
尽量选用以上所提标准尺寸的U玻,不仅仅是因为标准尺寸的U玻性价比较高,更有多家厂商生产可供选择,而且标准尺寸的U玻供货周期短,维修更换方便,有成熟的配套铝型材,这些都是显而易见的优势。

b. 考虑风荷载:
项目设计时要求的风荷载参数往往决定了所能选用U玻的宽度、厚度以及最大长度。

c. 考虑设计外观:
不同尺寸的U玻因为长宽不同,会使得幕墙呈现出不同的视觉效果,因此在选用U玻时还要充分考虑设计要求。
