U型玻璃的规格尺寸
2019-08-01
U型玻璃的规格尺寸由自身宽度、法兰（翼缘）的高度与玻璃的厚度以及设计所需长度来衡量。
1. U型玻璃的宽度

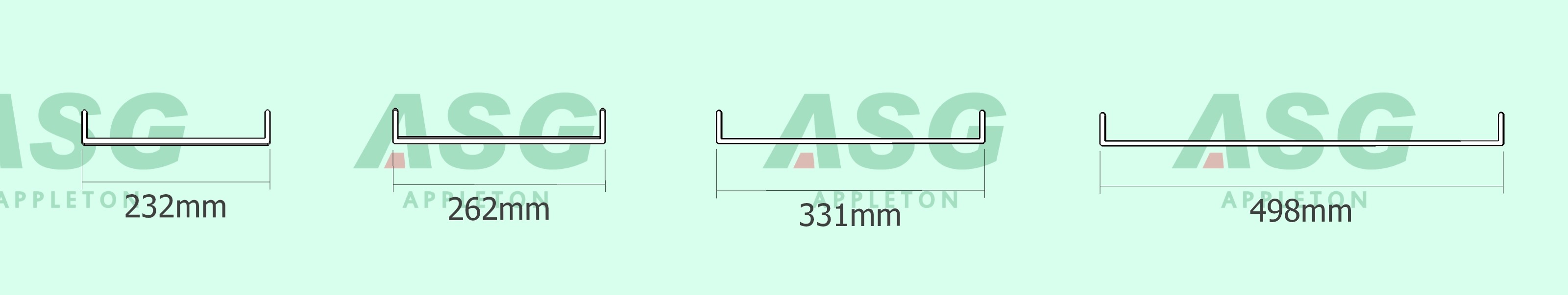

常用U型玻璃的宽度主要有四种，分别为232mm、262mm、331mm和498mm，图1所示为四种标准宽度U型玻璃的横截面示意图，图2所示为立体图。
图1 U型玻璃标准宽度截面图
图2 U型玻璃标准宽度立体图
2. U型玻璃法兰（翼缘）的高度和玻璃厚度
U型玻璃法兰（翼缘）的高度和玻璃厚度有以下三种组合：高41mm厚6mm（41*6），高60mm厚7mm（60*7）和高90mm厚8mm（90*8），如图3所示。显而易见，法兰越高、玻璃越厚，U型玻璃的截面模量会越大，抗风压的性能也会随之提高。一般而言，41mm*6mm的U玻可用于室内隔断，60mm*7mm用于室外安装及幕墙，90mm*8mm则用于抗风压要求较高的场合。
图3 法兰高度与玻璃厚度截面图
图4 法兰高度与玻璃厚度立体图
3. U型玻璃的长度
不同宽度和厚度的U玻最大生产长度也不同。各种标准尺寸的U型玻璃所能够生产的最大长度如表1与图5所示。

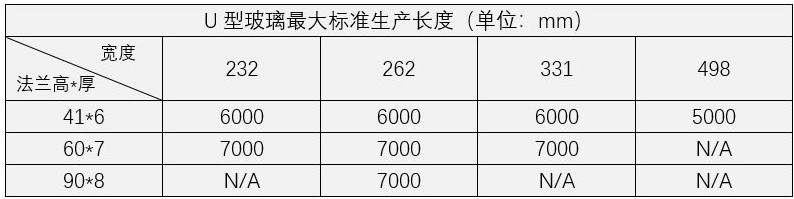

表1 U型玻璃最大标准生产长度

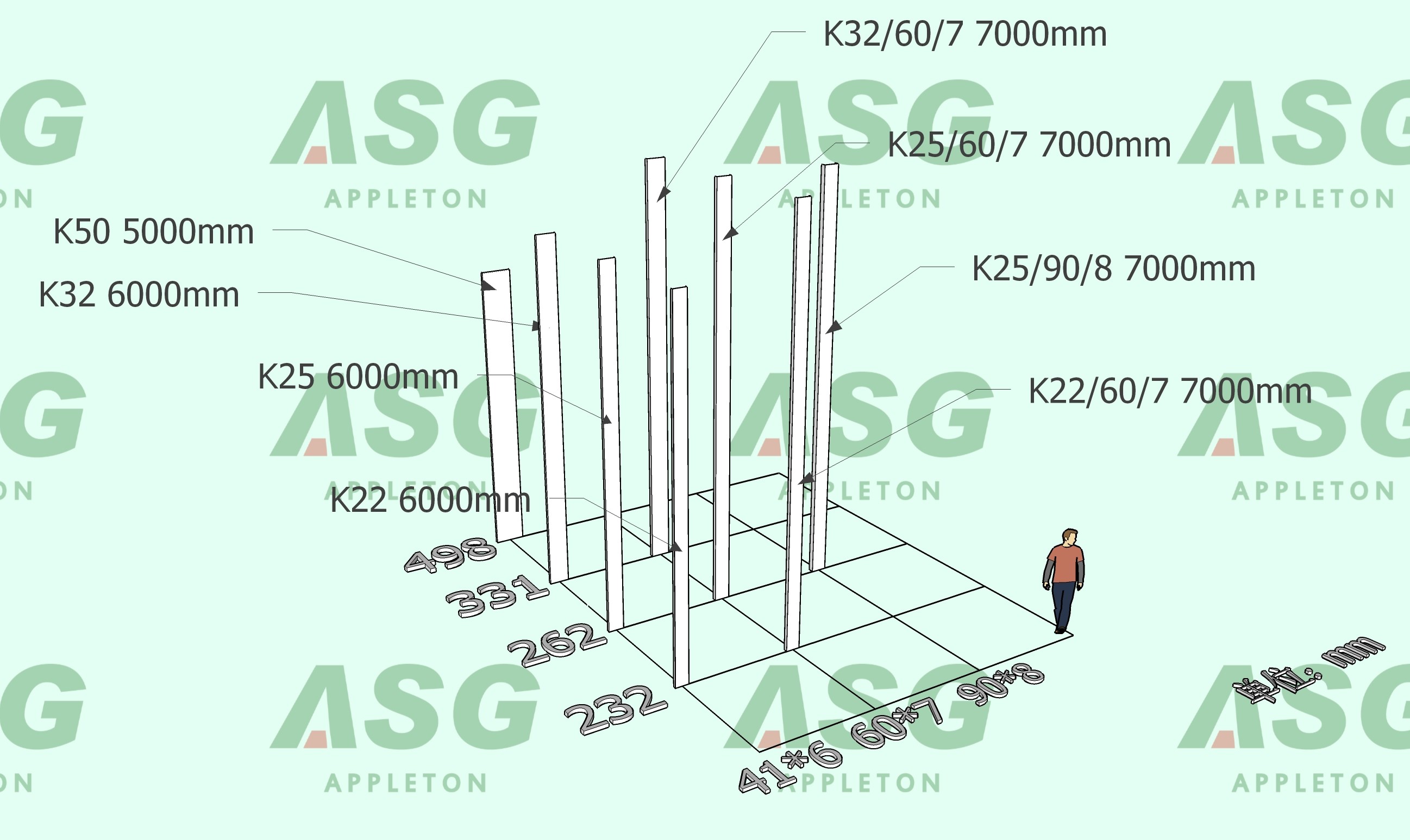

图5 U玻最大标准生产长度
针对有特殊设计需求的项目，阿普尔顿可以提供特殊尺寸的U型玻璃。我们的连续钢化炉（非往复炉）长达35米，可以批量生产11米长的K25/90/8（262mm*90mm*8mm）。不过在使用过程中要考虑到风荷载等等因素的限制。
4. U型玻璃的命名规则
U型玻璃主要依据玻璃的宽度以及法兰的高度与玻璃的厚度来命名，如果一块U型玻璃宽度为262mm，那么这是一块K25的U玻，如果这块U玻的法兰高度是60mm厚度是7mm，那么这块玻璃就叫做K25/60/7，如果法兰高度是41mm厚度是6mm，那么就叫做K25，具体命名方法可见表2。
表2 U型玻璃的命名规则
实际上，尺寸只是命名U玻的一个方面，另一方面还要考虑U玻的特点以及制造工艺，比如钢化、超白、喷砂等等，比如名为K25/60/7 钢化超白的U玻，指的就是一块具有超白特性经过钢化工艺的尺寸为宽度262mm法兰高度60mm玻璃厚度7mm的U型玻璃。
5. 尺寸公差
U型玻璃的尺寸公差会直接影响到幕墙的密封性、美观度、安装效率、安装成本、保温性能、隔热性能、保养维护等各个方面，因此U玻的尺寸公差尤为重要，是决定一块U玻好坏的关键因素之一。欧洲市场在经过50年的探索与经验积累后，修订了U型玻璃标准EN 572-7，阿普尔顿严格依据此标准执行生产。值得注意的是，由于我国市场使用U玻的历史较短，所制定的行业标准（JC/T 867-2000）较为粗陋。仅仅符合国内行业标准公差的U玻很难达到理想的安装效果。
根据EN 572-7标准的要求，阿普尔顿出厂U玻符合以下标准：
玻璃宽度b±2.0mm
玻璃厚度d±0.2mm
法兰高度h±1.0mm
玻璃长度切割公差L±3.0mm
表3 U玻欧洲标准与国内行业标准对比
图6 U玻的尺寸示意图
6. U型玻璃尺寸规格该如何选择
在选择到底采用哪一种尺寸的U型玻璃时，我们应当主要考虑以下几点：
a. 尽可能使用标准尺寸：
尽量选用以上所提标准尺寸的U玻，不仅仅是因为标准尺寸的U玻性价比较高，更有多家厂商生产可供选择，而且标准尺寸的U玻供货周期短，维修更换方便，有成熟的配套铝型材，这些都是显而易见的优势。
b. 考虑风荷载：
项目设计时要求的风荷载参数往往决定了所能选用U玻的宽度、厚度以及最大长度。
c. 考虑设计外观：
不同尺寸的U玻因为长宽不同，会使得幕墙呈现出不同的视觉效果，因此在选用U玻时还要充分考虑设计要求。
